ООО «Элметро Инжиниринг» г. Челябинск

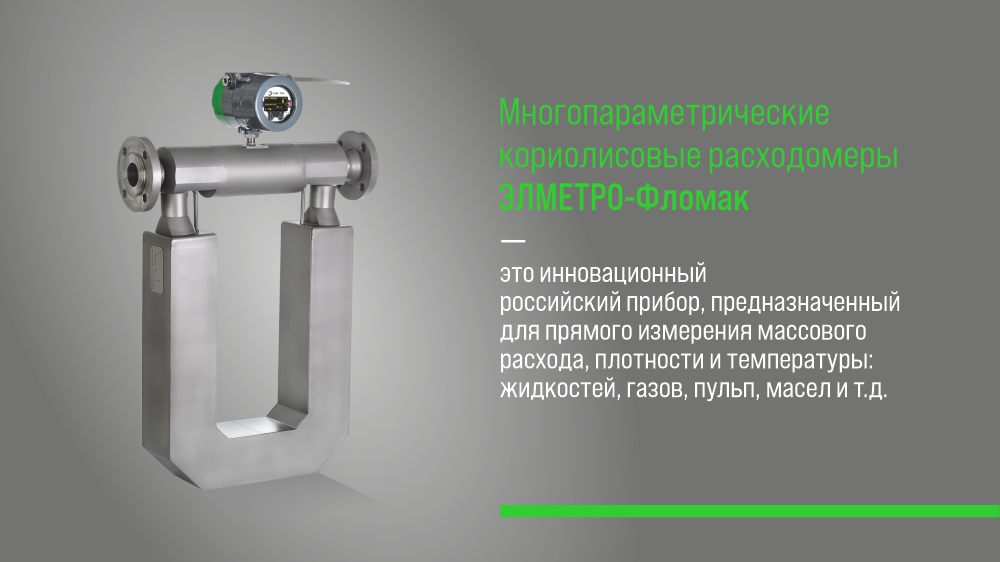

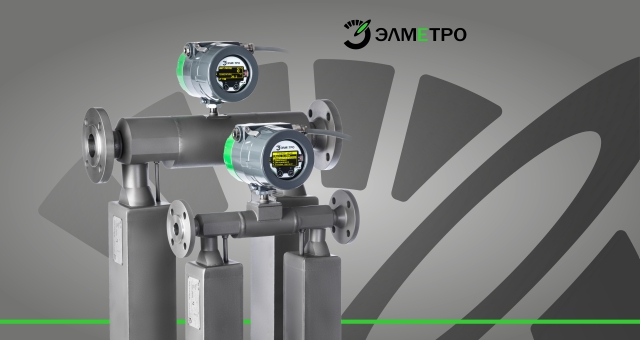

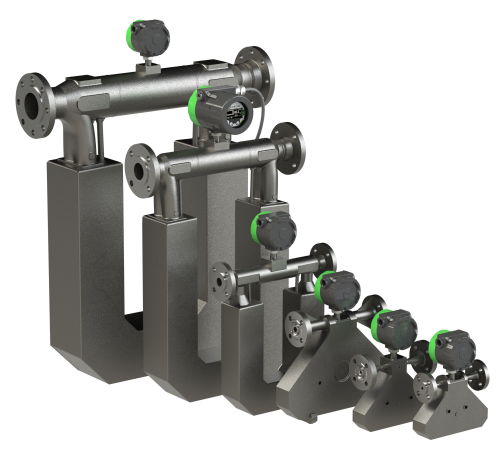

В числе приборов – расходомеры кориоли¬совые и ультразвуковые, средства измерения и контроля уровня, приборы автоматизации технологических процессов, производство портативных и стационарных эталонных калибраторов, метрологических стендов и метрологических лабораторий для повер¬ки различных средств измерений, комплекс¬ных проектов автоматизации.

  • О компании
  • Список продуктов
  • Документы
О компании
Группа компаний «ЭлМетро» входит в число ведущих российских приборостроительных предприятий, а торговая марка «ЭлМетро» является узнаваемой у потребителей из нефтегазовой, металлургической, энергетической и других отраслей. ГК «ЭлМетро» специализируется на выпуске импортозамещающих интеллектуальных и высокоточных приборов и датчиков – наукоемких продуктов, требующих высокой квалификации от разработчиков и современных технологий производства.

Группа компаний «ЭлМетро»

Представитель компании
Нохрин Евгений Валерьевич
8 (800) 222-14-19
nev@elmetro.ru
Адрес
г. Челябинск, Комсомольский пр., д. 29, корп. 1, пом. 7
E-mail
info@elmetro.ru
Сайт компании
https://www.elmetro.ru/
Список продуктов

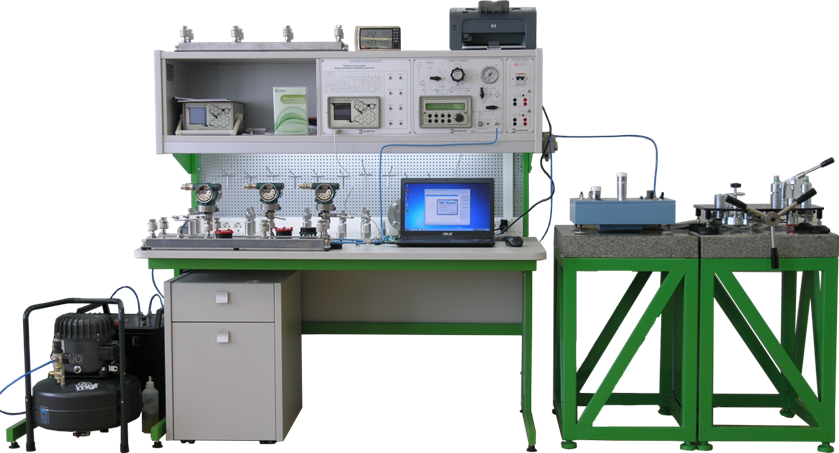

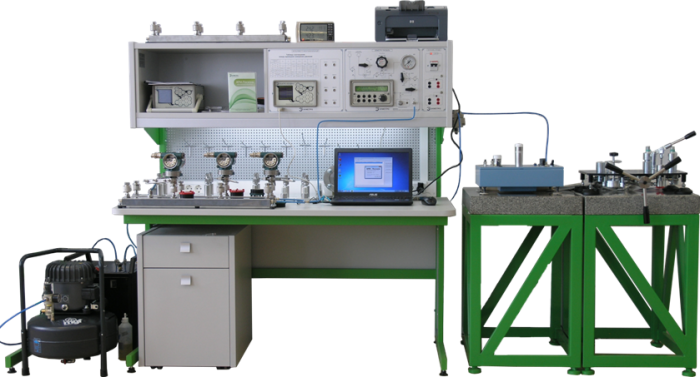

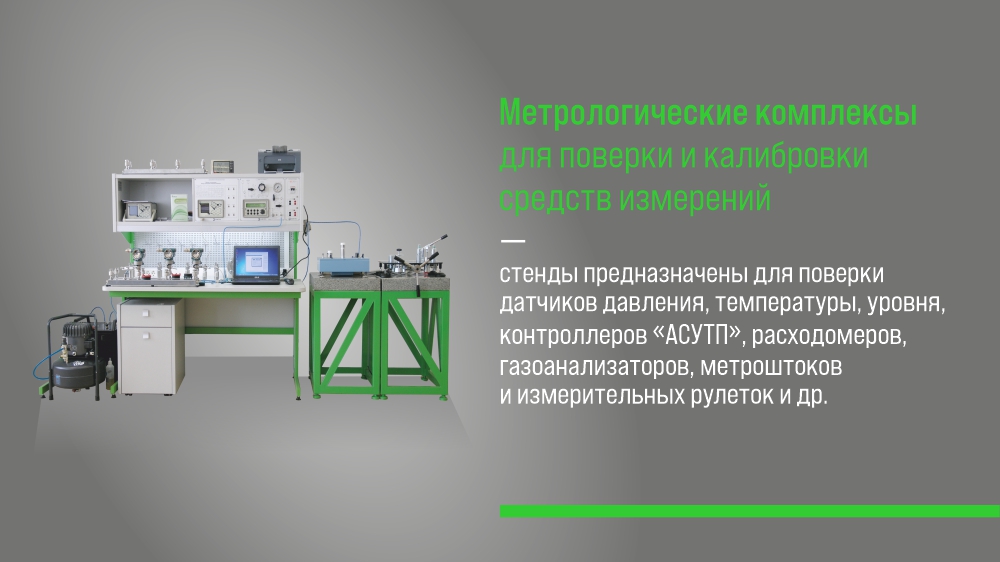

Метрологические комплексы для поверки и калибровки средств измерений
Метрологические комплексы для поверки и калибровки средств измерений
Преимущества метрологических стендов ЭлМетро: интеграция с программными пакетами верхнего уровня (управление метрологической службой) с передачей данных в ФГИС «Аршин», собственная эталонная база, полный анализ парка приборов, подлежащих поверке, оптимальный выбор эталонов, оптимизация затрат, уникальные решения в области метрологического обеспечения, богатый научно-производственный опыт.

Номенклатура стендов ЭлМетро для поверки и калибровки:

  • Датчиков давления в диапазоне от -95 кПа до 160 МПа с возможностью полной автоматизации поверки.
  • Манометрических СИ в диапазоне от -95 кПа до 160 МПа.
  • СИ температуры от -90 ⁰С до 1600 ⁰С.
  • Уровнемеров всех типов до 30 м с абсолютной погрешностью от 0,3 мм.
  • Газоанализаторов.
  • Рулеток (до 100 м), метроштоков (до 5 м), реек нивелирных и линеек (до 4 м).
  • Электрических щитовых приборов.
  •  Вакуумметров термопарных и ионизационных в диапазоне от 10 -3 до 10 -9 мм.рт.ст.
  • РН-метров.
  • Датчиков вибрации.
  • Цистерн и расходомеров автотопливозаправщиков (АТЗ), резервуаров хранения ГСМ.
  • Счетчиков-расходомеров жидкости, в т.ч. весовым методом.
  • Стенды ЭлМетро на протяжении 10 лет широко применяются в метрологических лабораториях российских и иностранных компаний.

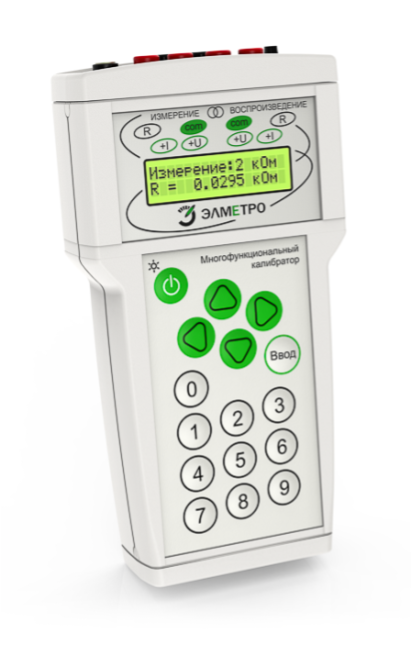

ЭЛМЕТРО-ПКМ
ЭЛМЕТРО-ПКМ

Калибраторы предназначены для измерения и воспроизведения сигналов силы и напряжения постоянного электрического тока, сопротивления, для измерения и воспроизведения электрических сигналов термопар (ТП) и термопреобразователей сопротивления (ТС). Применяются для диагностики, калибровки и поверки вторичной аппаратуры, измерительных каналов промышленных контроллеров, а также преобразователей температуры – как в лаборатории, так и непосредственно на месте эксплуатации.

Калибраторы производят измерение и воспроизведение параметров электрических сигналов (напряжение, ток, сопротивление), сигналов термоэлектрических преобразователей температуры и термометров сопротивления в 3-х режимах:

  • измерение сигналов;
  • воспроизведение сигналов;
  • одновременное воспроизведение и измерение сигналов.

В режиме измерения сигналов термоэлектрических преобразователей возможна автоматическая и/или ручная компенсация ТЭДС холодного спая (ХС).

Функциональные возможности калибраторов позволяют оперативно и просто вводить целевые значения воспроизводимого сигнала:

  • поразрядный ввод;
  • увеличение/уменьшение с заданным шагом;
  • переход от точки к точке по предварительному заданному сценарию (до 10 сценариев).

Возможно воспроизведение сигналов специальной формы – меандр или треугольник с конфигурируемыми периодом и пределами изменения и др., а также математическая обработка измерений: вычисление среднего, СКО, максимума/минимума.

В режиме одновременного воспроизведения и измерения сигналов производится вычисление погрешности преобразования поверяемого измерительного преобразователя.

Архивация данных позволяет вести архив поверок на 196 приборов.

Погрешность измерений:

  • силы постоянного тока: от ±(0,0075% ИВ+1 мкА) (измерение/воспроизведение);
  • напряжения постоянного тока: от ±(0,0075% ИВ+5 мкВ) (измерение/воспроизведение);
  • сопротивления постоянному току: от ±(0,0075% ИВ+0,01 Ом) (измерение/воспроизведение).

Диапазоны измерения:

  • силы постоянного тока: ±22 мА;
  • напряжения постоянного тока: ±100 мВ, ±1 В, ±10 В;
  • сопротивления постоянному току: 0…400 Ом, 0…2 кОм.

Диапазоны воспроизведения:

  • силы постоянного тока: 0…25 мА;
  • напряжения постоянного тока: 0…100 мВ, 0…1 В, 0…5 В;
  • сопротивления постоянному току: 0…400 Ом, 0…2 кОм.

Поддержка 17 НСХ термометров сопротивления по ГОСТ 6651-2009 и по ГОСТ 6651-94 и 13 НСХ термопар по ГОСТ Р 8.585-2001.

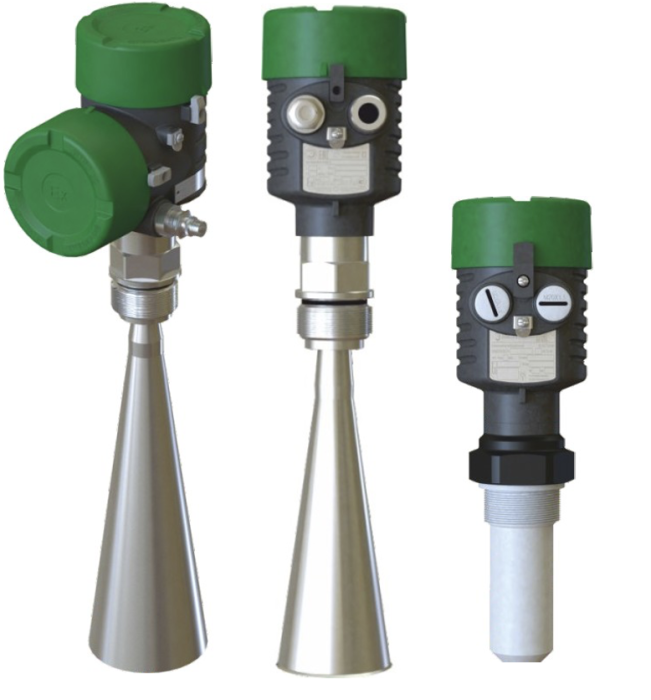

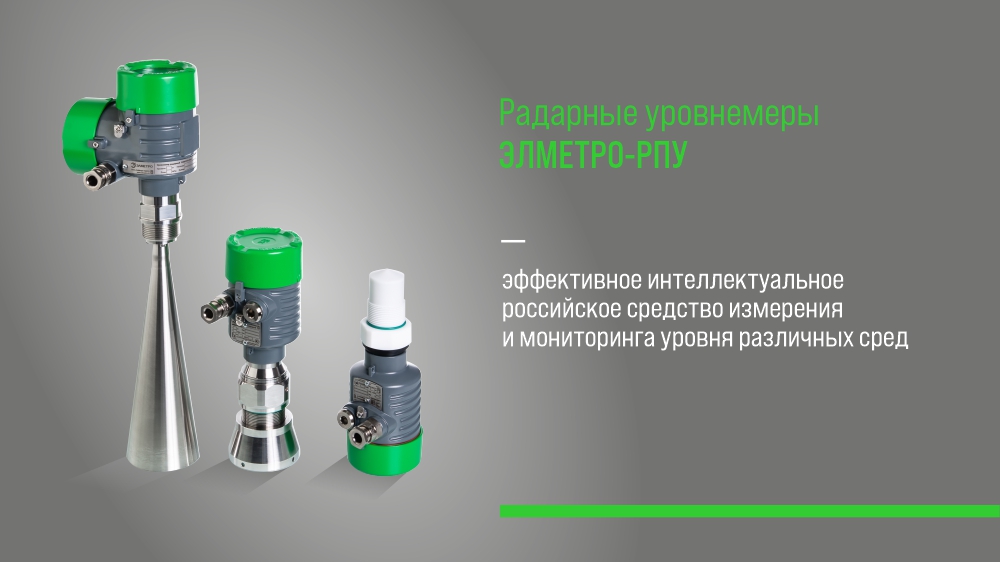

Уровнемеры радарные ЭЛМЕТРО-РПУ
Уровнемеры радарные ЭЛМЕТРО-РПУ

Уровнемеры радарные ЭЛМЕТРО-РПУ предназначены для непрерывного бесконтактного измерения уровня жидких, вязких и сыпучих сред в различных отраслях промышленности (нефтегазовой, химической, нефтехимической, топливной, целлюлозно-бумажной, металлургической, угольной и горнодобывающей, фармацевтической и пищевой). Уровнемеры ЭЛМЕТРО-РПУ могут применяться как при технологическом, так и  коммерческом учете уровня светлых и темных нефтепродуктов, водных растворов, охлаждающих жидкостей,  а также  вязких, клейких и липких сред: масла, гудрона, мазута, суспензий. Абразивных жидкостей. Подходят для измерения агрессивных сред: кислот и щелочей. А также сыпучих и кусковых продуктов: шлама, угля, цемента, руды, пшеницы, гранул. Уровнемеры ЭЛМЕТРО-РПУ устанавливаются на различные ёмкости, бункеры и резервуары (вертикальные, цилиндрические, подземные), находящиеся под давлением и без, имеющие подвижную крышу, мешалки, успокоительные колодцы и байпасные трубы. Предназначены  как для невзрывоопасных, так и взрывоопасных зон помещений и наружных установок.

Функциональные возможности и основные преимущества

  • Значительное повышение надежности и точности измерений, за счет применения технологии измерения уровня «Частотно-модулированная непрерывная волна» (FMCW-Frequency-Modulated Continuous Wave), которая позволяет применить к обработке сигнала средства спектрального анализа, обеспечивающие высокоэффективное подавление ложных отражений и помех.

  • При измерениях не требуется компенсация по плотности, диэлектрической проницаемости или удельной электропроводности среды. Изменения в условиях техпроцесса (давление, температура и паровоздушное пространство) никак не влияют на погрешность измерения радарных уровнемеров.

  • Измерение уровня сред с низкой диэлектрической проницаемостью.

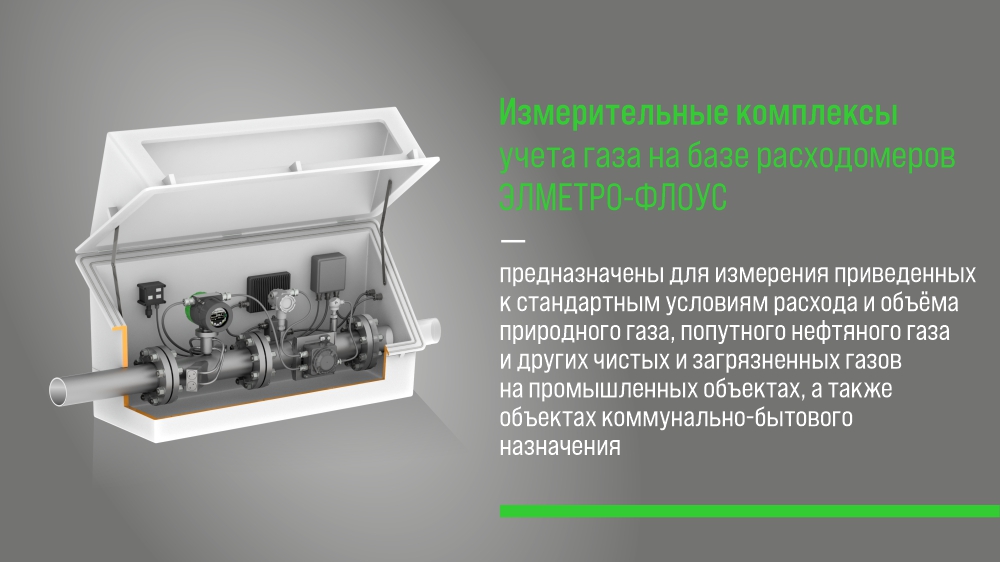

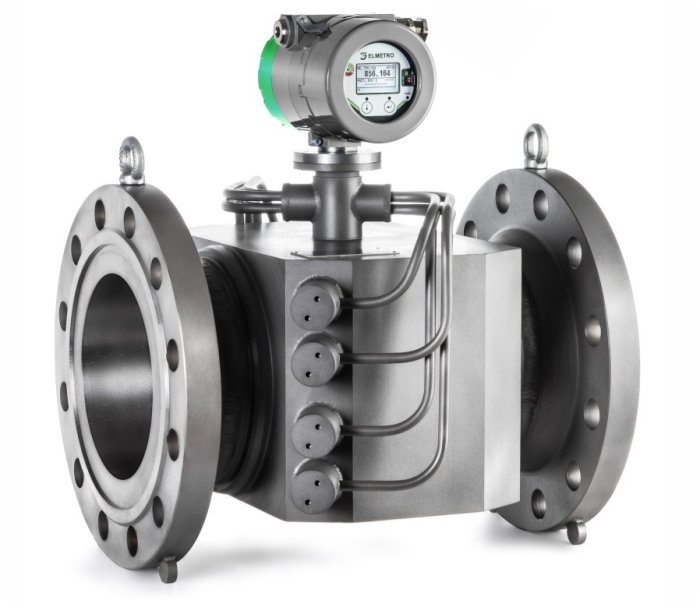

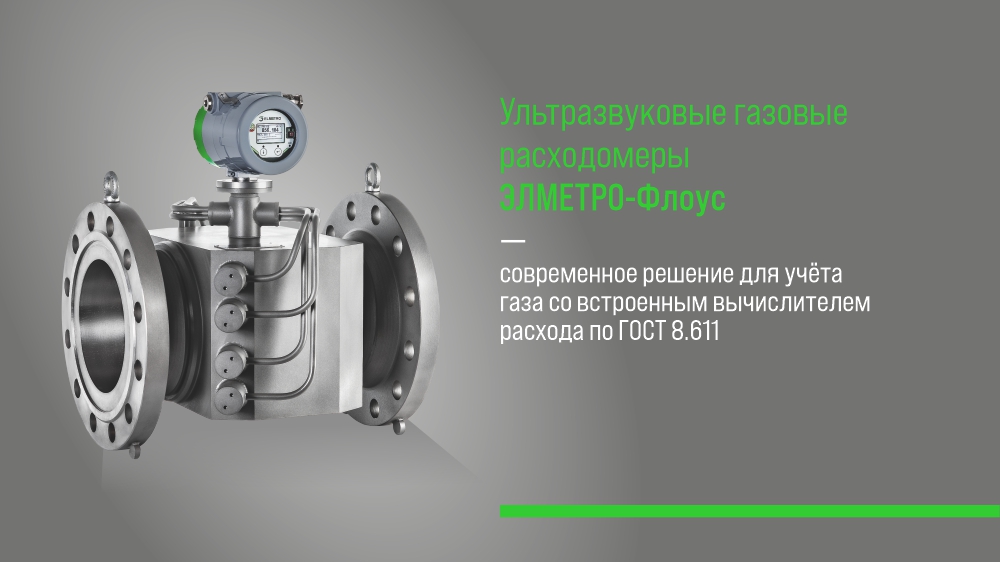

Расходомеры счётчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ)
Расходомеры счётчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ)

Расходомеры-счётчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) предназначены для измерения объёмного расхода и объёма чистых / загрязнённых газов в рабочих условиях.

Расходомеры в исполнении со встроенным вычислителем расхода в комплекте с датчиками температуры и давления позволяют реализовать методику измерения объёмного расхода при стандартных условиях по ГОСТ 8.611-2003. Расходомеры-счётчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ) могут применяться для систем коммерческого и технического учёта природного, сырого, попутного нефтяного и факельных газов, метана, диоксида углерода, ацетилена, смеси углеводородных газов, чистых газов (азота, аргона, гелия, водорода), воздуха и других газов в промышленности, медицине, научных исследованиях и других областях. Компонентный состав газа может быть введён через регистры Modbus.  Предназначены как для невзрывоопасных, так и взрывоопасных зон помещений и наружных установок.

Функциональные возможности и основные преимущества

  • Полностью российское производство

  • Вычисление объёмного расхода и объёма газа при стандартных условиях, массового расхода, массы и теплоты сгорания природного газа с высокими показателями точности.

  • Измерение температуры и давления газа (в исполнении с вычислителем, внешними датчиками давления и температуры).

  • Встроенный вычислитель в электронном блоке расходомера (ГОСТ 8.611-2013, ГСССД МР113-03, ГСССД МР118-05, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 31369–2008) с коррекцией по температуре и давлению. Среды – природный, сырой, попутный нефтяной газ, факельные газы, метан, диоксид углерода, ацетилен, смеси углеводородных газов, чистые газы (Ar, N2, H2 , He), воздух и др.

  • Большой динамический диапазон: до 1:400.

  • Отсутствие сопротивления потоку.

  • Отсутствие подвижных частей и необходимости их обслуживания.

  • Измерение прямых и реверсивных потоков.

  • Измерение при малом давлении и скорости потока.

  • Решения для агрессивных сред и сред с капельной фракцией, сред, содержащих абразивные включения.

  • Цельнометаллические излучатели из нержавеющей стали или титана.

  • 1, 2, 4-лучевые исполнения измерительной части и другие решения для коротких линий без струевыпрямителя.

  • Самодиагностика и контроль качества сигнала. Возможности самодиагностики: вывод диагностических параметров на индикатор и передача по цифровым интерфейсам, наличие диагностических карт (расшифровка кодов ошибок и способы их устранения можно найти в руководстве по эксплуатации на расходомер).

  • Имитационная бездемонтажная периодическая поверка.

  • Регистрация в журнале показаний, ошибок, изменение настроек и питания, часы реального времени.

  • Формирование стандартных выходных сигналов, передающих результаты измерений и вычислений.

  • Архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений, архивов событий.

  • Ёмкостная клавиатура позволяет проводить настройку без вскрытия корпуса во взрывоопасной зоне.

  • Обеспечение доступа к параметрам конфигурации с помощью экранного меню и цифрового интерфейса.

  • Сенсорная клавиатура и дисплей функционируют в полном диапазоне температур окружающей среды (в исполнении с OLED).

  • Возможность поворота дисплея на ±90º.

  • Программная возможность поворота изображения на 180º.

  • Для защиты от несанкционированного доступа к настройкам расходомера предусмотрена защита паролем, при этом будет доступно только отображение и чтение параметров, без возможности их редактирования;

  • Доступен выбор между двумя языками интерфейса: русским и английским.

  • Исполнение с повышенной стойкостью электронного блока к воздействию сероводорода.


Основные метрологические,  технические и эксплуатационные  характеристики

Параметр

Значение

Диаметр условного прохода расходомера (Ду)

- корпусное исполнение

- врезное исполнение (новинка 2024 г.)



от 50 до 300 мм

от 100 до 1000 мм

Диапазон измерений объемного расхода при рабочих условиях

- корпусное исполнение

- врезное исполнение (новинка 2024 г.)





от 0,4 до 8000 м3/ч

от 0,85 до 180000 м3/ч

Диапазон измерений объёмного расхода при рабочих условиях

от 0,4 до 1 500 000 кг/ч

Класс точности

±0,5; ±0,7; ±1,0; ±1,5; ±3,0 %

Абсолютное давление газа

от 0,05 до 16 МПа (до 25 МПа по заказу)

Температура измеряемой среды

от -70°С до + 50°С

от -50°С до + 50°С

от -50°С до + 120°С

от -70°С  до + 120°С

Выходные сигналы

частотный, импульсный, токовый 4-20 мА, цифровой (Modbus RTU, HART-протокол)

Напряжение питания

20…42 В постоянного тока

100…242 В переменного тока

Температура окружающей среды

от -50 до 50 ⁰С

Относительная влажность окружающего воздуха при температуре +35°С, %

до 95

Степень защиты оболочки по ГОСТ 14

54-2015 (IEC 60539-0:2013)

IP65, IP67

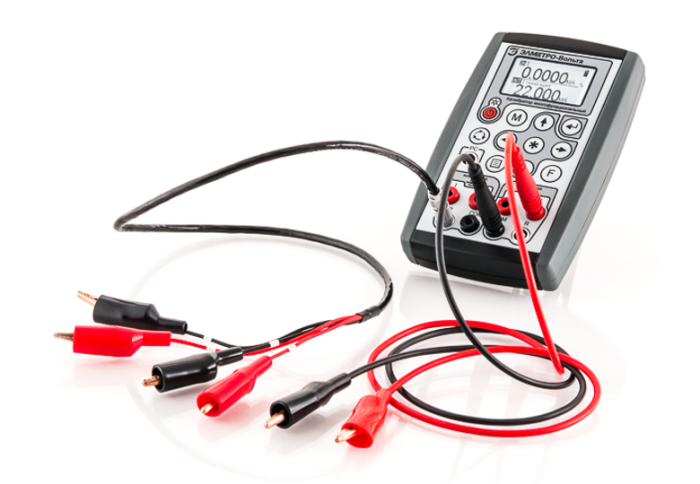

Калибраторы многофункциональные ЭЛМЕТРО-Вольта
Калибраторы многофункциональные ЭЛМЕТРО-Вольта

Калибраторы предназначены для измерения и воспроизведения сигналов силы и напряжения постоянного электрического тока, сопротивления постоянному и импульсному знакопеременному току, измерения и воспроизведения электрических сигналов термопар (ТП) и термометров сопротивления (ТС). Применяются для диагностики, контроля и проверки сигналов средств измерений, вторичной аппаратуры, измерительных каналов промышленных контроллеров, а также преобразователей температуры – как на месте эксплуатации, так и в лаборатории. Возможно также использование для проведения калибровки/поверки.

Калибраторы производят измерение и воспроизведение параметров электрических сигналов (напряжение, ток, сопротивление), сигналов термоэлектрических преобразователей температуры и термометров сопротивления в 3-х режимах:


  • измерение сигналов

  • воспроизведение сигналов

  • одновременное воспроизведение и измерение сигналов

В режиме измерения сигналов термоэлектрических преобразователей возможна автоматическая и/или ручная компенсация термо-ЭДС холодного спая.

Функциональные возможности калибраторов позволяют оперативно и просто вводить целевые значения воспроизводимого сигнала:


  • поразрядный ввод;

  • увеличение/уменьшение с заданным шагом;

  • переход от точки к точке по предварительному заданному сценарию (до 10 сценариев).

Возможно воспроизведение сигналов специальной формы – меандр или треугольник с конфигурируемыми периодом и пределами изменения, а также математическая обработка измерений: вычисление среднего, СКО, максимума/минимума.

В режиме одновременного воспроизведения и измерения сигналов производится вычисление погрешности преобразования поверяемого измерительного преобразователя.

Архивация данных позволяет вести архив поверок и архив измерений (до 25 серий измерений).

Погрешность измерений:

  • силы постоянного тока: от ±(0,03% ИВ+1 мкА) (измерение/воспроизведение);

  • напряжения постоянного тока: от ±(0,03% ИВ+7 мкВ) (измерение/воспроизведение);

  • сопротивления постоянному току: от ±(0,03% ИВ+0,04 Ом) (измерение/воспроизведение).

Диапазоны измерения:

  • силы постоянного тока: ±24 мА;

  • напряжения постоянного тока: ±100 мВ, ±1 В, ±10 В, ±50 В;

  • сопротивления постоянному току: 0…400 Ом, 0…2 кОм.

Диапазоны воспроизведения:

  • силы постоянного тока: 0…24 мА;

  • напряжения постоянного тока: -10…99,999 мВ, 0…0,9999 В, 0…12 В;

  • сопротивления постоянному току: 0…400 Ом, 0…2 кОм.

Поддержка 16 НСХ термомометров сопротивления по ГОСТ 6651-2009 и по ГОСТ 6651-94 и 12 НСХ термопар по ГОСТ Р 8.585-2001.

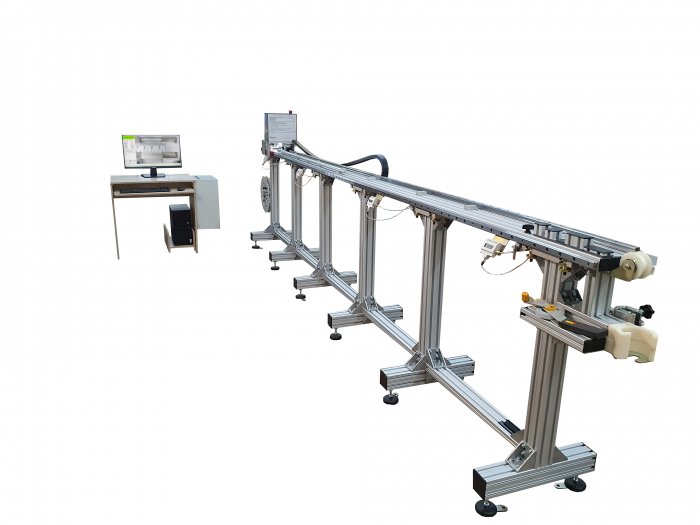

Установка для измерения длины  «Элметро-Лиза»
Установка для измерения длины «Элметро-Лиза»

Установка для измерения длины ЭЛМЕТРО-ЛИЗА предназначена для прецизионного измерения интервалов длины измерительных рулеток.

Назначение установки – прецизионное измерение длины измерительных рулеток по ГОСТ 7502, нивелирных реек по ГОСТ 10528, измерительных линеек по ГОСТ 427, землемерных лент по ГКИНП 17-195 и метрштоков по ГОСТ 8.247, а также других средств измерений длины в автоматическом режим.

Установка соответствует рабочему эталону 3-го разряда 2-й части по ГОСТ Р 8.76.

Метрологическая установка ЭЛМЕТРО-ЛИЗА обеспечивает:

  • автоматическое управление подвижной кареткой при измерении интервалов длины;

  •  регулировку положения цифровой камеры устройства наблюдения по вертикальной и горизонтальной оси с целью ее фокусирования;

  • подсветку рабочей зоны устройства наблюдения;

  • аварийную остановку подвижной каретки;

  • индикацию наличия сетевого напряжения;

  • выведение измерительной информации на экран монитора ПК.

Установка для измерения длины ЭЛМЕТРО-ЛИЗА имеет в своем составе ПО, обеспечивающее:

  • связь установки с ПК по RS-232 интерфейсу;

  • визуализацию изображения шкал средств измерений, поступающих от цифровых видеокамер;

  • управление приводом подвижной каретки установки;

  • архивирования результатов измерений;

  • автоматический сбор результатов измерений;

  • ведение базы данных результатов измерений и информации о средствах измерения с привязкой к заводскому номеру.

Интервал между поверками: 2 года.

Установка ЭЛМЕТРО-ЛИЗА внесена в реестр Росаккредитации декларации о соответствии требованиям EAЭС № RU Д-RU.AЗ01.В.05607.

Внесена в Госреестр средств измерений под No65984-16.

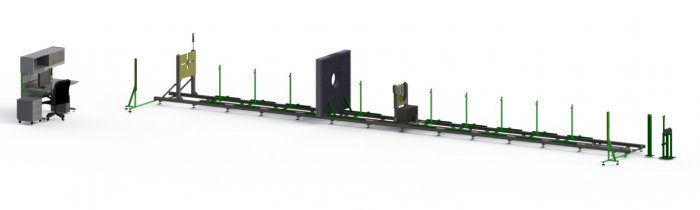

Метрологические стенды для поверки и калибровки средств измерений уровня Элметро - СПУ
Метрологические стенды для поверки и калибровки средств измерений уровня Элметро - СПУ

Стенды метрологические для поверки и калибровки средств измерений уровня ЭЛМЕТРО-СПУ предназначены для точного воспроизведения уровня жидкости имитационным методом или непосредственного измерения уровня жидкости.

Основные преимущества:

  •  Диапазон воспроизведения единицы уровня до 50 м.

  • Предел допускаемой абсолютной погрешности воспроизведения единицы измерения от 0,1 до 2,0 мм в зависимости от исполнения стенда.

  • Стенд соответствует эталонной установке 1-го или 2-го разряда по ГОСТ Р 8.321.

  • Дискретность воспроизведения единицы измерения уровня от 0,05 мм.

  • Автоматический и ручной режимы проведения поверки/калибровки средств измерения уровня.

  • Поверка радарных, рефлексных, волноводных, магнитострикционных, поплавковых уровнемеров.

  • Поверка уровнемеров с коаксиальными волноводными зондами.

  • Основные технические решения запатентованы.

  • Внесен в Госреестр средств измерений под №56506-14.

  • Внесен в реестр Росаккредитации декларации о соответствии требованиям EAЭС №RU Д-RU.АЗ01.В.05606.

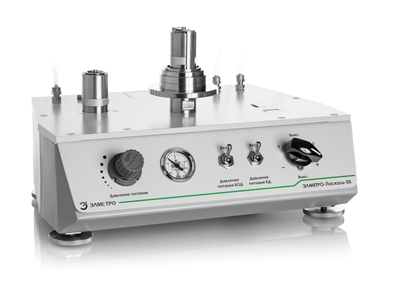

Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05
Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05
Предназначен для точного воспроизведения единицы давления. Калибратор применяется в качестве рабочего эталона давления при поверке, калибровке и градуировке средств измерений давления в поверочных лабораториях государственных метрологических служб, метрологических службах юридических лиц и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления.

  • Высокоточный пневматический калибратор давления для точного воспроизведения единицы давления.
  • Класс точности калибратора: 0,01; 0,015; 0,02.
  • Диапазон воспроизведения избыточного давления от 0,005 до 40 кПа.
  • Дискретность воспроизведения давления 0,005 кПа.
  • Номинальное значение опорного давления 0,3 кПа.
  • Внесен в Госреестр средств измерений №75915-19, свидетельство №74826
  • Соответствует уровню эталона давления 1-го разряда по ГОСТ 8.187-76 и уровню рабочего эталона 1-го разряда согласно Приказа Росстандарта от 29.06.2018 г. № 1339

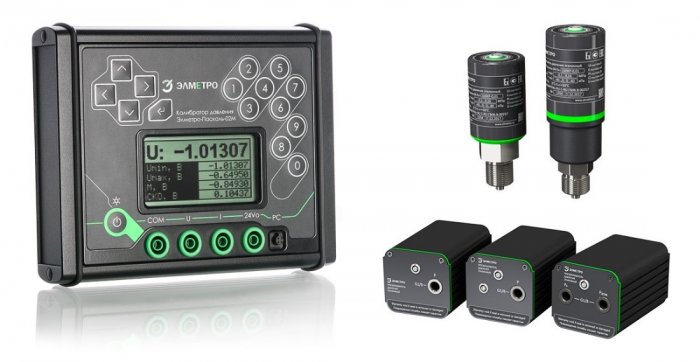

Многофункциональные калибраторы ЭЛМЕТРО-Паскаль-03 / Калибраторы давления ЭЛМЕТРО-Паскаль-03/04
Многофункциональные калибраторы ЭЛМЕТРО-Паскаль-03 / Калибраторы давления ЭЛМЕТРО-Паскаль-03/04

Портативные многофункциональные калибраторы ЭЛМЕТРО-Паскаль-03, предназначены для измерения электрических сигналов напряжения и силы тока, а также воспроизведения силы постоянного тока. В комплекте с эталонными преобразователями давления ЭЛМЕТРО-Паскаль-04 образуют калибраторы давления ЭЛМЕТРО-Паскаль-03/04, которые получают возможность проводить высокоточные измерения избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов.

Функции архивации и связи с ПК позволяют формировать протоколы поверки. Функции генерации и имитации выходного токового сигнала датчика дают возможность контролировать состояние и погрешность каналов связи вторичных приборов и контроллеров.

Погрешность измерений:

  • избыточного давления: от ±0,02% ИВ;

  • абсолютного давления: от ±0,02% ИВ;

  • тока, 24 мА: ±(0,003% ИВ+0.2 мкА) (измерение/воспроизведение);

  • напряжения, 1 В: ±(0,02% ИВ+0.1 мВ);

  • напряжения, 50 В: ±(0,04% ИВ+2 мВ).

Диапазоны измерения:

  • избыточного давления от 1 кПа до 60МПа;

  • абсолютного давления от 100 кПа до 1МПа;

  • разряжения от 1 кПа до 100 кПа

  • Исполнения: общепромышленное и взрывозащищенное 0Ex ia IIС Т4 GA

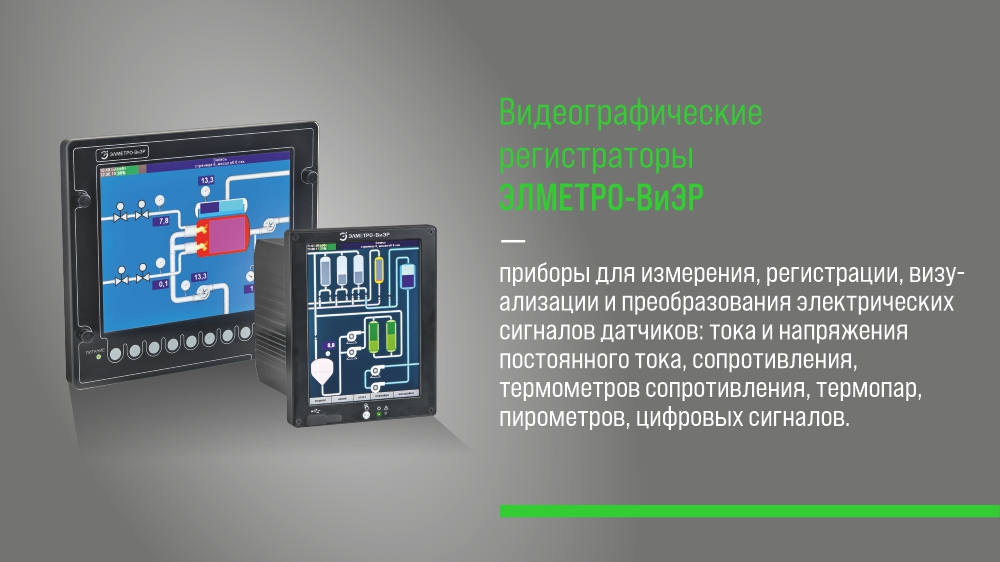

Видеографические регистраторы ЭЛМЕТРО-ВиЭР
Видеографические регистраторы ЭЛМЕТРО-ВиЭР

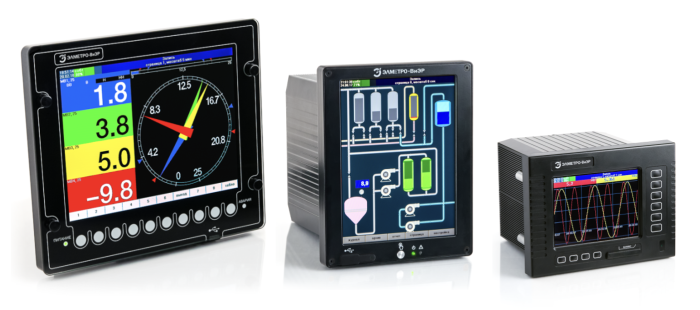

Регистраторы видеографические ЭЛМЕТРО-ВиЭР-104К, ЭЛМЕТРО-ВиЭР-М7 и ЭЛМЕТРО-ВиЭР-М5,7 предназначены для измерения, регистрации и отображения по нескольким каналам сигналов силы и напряжения постоянного тока, сопротивления, преобразования сигналов термопар, термопреобразователей сопротивления и других первичных преобразователей. На основе полученных данных регистраторы выполняют функции регулирования, сигнализации, математической обработки измеренных параметров и передачи данных в систему управления по интерфейсам RS-485 (Modbus RTU) или Ethernet (Modbus/TCP).

Регистраторы производят отображение измеряемых сигналов на экране. Данные могут быть отображены в нескольких формах визуального представления – тренд, шкала, числовые значения, цифровое табло, циферблат, мнемосхема и в виде комбинации тренд+шкала. Глубина архива данных может достигать 350 суток. Дополнительно поддерживаются функции: метки, сигнализация, сумматоры, отчеты, табличные функции, таймер, тест реле, журнал событий, работа по расписанию, вычисление расхода сред по перепаду давления (ГОСТ 8.586(1-5)-2005).

Регистраторы ЭЛМЕТРО-ВиЭР могут использоваться совместно с кориолисовым расходомером ЭЛМЕТРО-Фломак для дублирования показаний с прибора или в качестве средства визуализации, например, для компактного исполнения (без индикатора). Такой подход позволяет локально производить запись в архив объемного, массового расхода и плотности. Новый функционал позволяет гибко и быстро создавать локальные системы слива-налива, дозирования реагентов без необходимости использования дорогостоящей АСУТП.

НСХ термопар, термометров сопротивления и пирометров в соответствии с ГОСТ 6651-2009, ГОСТ Р 8.585-2001, ГОСТ 10627 – 71:    28 типов;

Количество входов (зависит от модели):

аналоговых:                                                              до 20;

дискретных:                                                              до 32;

Количество выходов (зависит от модели):

аналоговых:                                                              до 8;

дискретных:                                                              до 32;

Многопараметрический кориолисовый расходомер жидкости и газа ЭЛМЕТРО-Фломак
Многопараметрический кориолисовый расходомер жидкости и газа ЭЛМЕТРО-Фломак
Счётчики-расходомеры массовые ЭЛМЕТРО-Фломак предназначены для прямых измерений массового расхода, массы, плотности и температуры жидкостей, сжиженных газов и газов в различных отраслях промышленности (нефтегазовой, химической, энергетической, металлургической, целлюлозно-бумажной, пищевой и фармацевтической). А также вычислений объёмного расхода и объёма, приведённой плотности, приведённого объёмного расхода, концентрации и расхода двухкомпонентных сред. Счётчики-расходомеры массовые ЭЛМЕТРО-Фломак могут применяться для измерения расхода жидких сред, сжиженного газа, пульп, масел, взвесей, эмульсий, нефтепродуктов, газов и др. А также для измерения расхода вязких, высокотемпературных, жидких и газовых сред и на процессах, где невозможно обеспечить прямолинейные участки трубопровода, т.е. где затруднено применение других типов расходомеров. Предназначены как для невзрывоопасных, так и взрывоопасных зон помещений и наружных установок.

Основные преимущества:

  • Функциональные возможности и основные преимущества
  • Полностью российское производство

  • Более высокая точность и стабильность при измерении малых расходов по сравнению с другими типами измерений.

  • Отсутствие необходимости в прямых участках трубопровода, что упрощает монтаж и снижает затраты на установку.

  • Нечувствительность к изменению температуры и давления.

  • Надёжные измерения расхода высоковязких сред, неоднородных смесей, сред с высоким содержанием газовых включений.

  • Детектирование разрыва потока.

  • Компенсация показаний расхода и плотности по давлению.

  • Компенсация показаний плотности по скорости потока.

  • Каналы измерения плотности и температуры поверяются и метрологически обеспечены.

  • Запатентованный метод самодиагностики и раннего обнаружения изменений метрологических характеристик SMART Care System. Возможности самодиагностики: вывод диагностических параметров на индикатор и передача по цифровым интерфейсам, наличие диагностических карт (расшифровка кодов ошибок и способы их устранения можно найти в руководстве по эксплуатации на расходомер).

  • Имитационная бездемонтажная периодическая поверка.

  • Замена импортных аналогов одни-в-один по присоединению к процессу.

  • Выбор карты регистров Modbus для совместимости с импортными аналогами.

  • Наличие библиотеки DD для полной совместимости с HART-коммуникаторами и со стандартным конфигурационным ПО типа AMS и аналогичных систем других производителей.

  • Обеспечение доступа к параметрам конфигурации с помощью экранного меню и цифрового интерфейса.

  • Цифровая передача измеряемых параметров по протоколу Modbus RTU (RS-485), совместимость с картой регистров расходомеров MicroMotion.

  • Цифровая передача измеряемых параметров по протоколу HART (v.5 и v.7)

  • Четыре независимых сумматора для накопления значений измеренных параметров (массовый расход, объемный расход, приведенный объемный расход, объемный и массовый расход целевой среды и среды-носителя при включенной функции вычисления концентрации).

  • Ёмкостная клавиатура позволяет проводить настройку без вскрытия корпуса во взрывоопасной зоне.

  • Сенсорная клавиатура и дисплей функционируют в полном диапазоне температур окружающей среды (в исполнении с OLED).

  • Возможность поворота дисплея на ±90º.

  • Программная возможность поворота изображения на 180º.

  • Для защиты от несанкционированного доступа к настройкам расходомера предусмотрены аппаратные микропереключатели и пломбировка корпуса, при этом будет доступно только отображение и чтение параметров, без возможности их редактирования.

  • Доступен выбор между двумя языками интерфейса: русским и английским.

  • Возможность работы в атмосфере/среде с содержанием сероводорода.

Параметр

Значение

Диаметр условного прохода расходомера (Ду)

от 2 до 200 мм

Диапазон измерений массового расхода жидкости

от 0,4 до 1 500 000 кг/ч

Класс точности

0,1; 0,15; 0,2; 0,5%

Давление измеряемой среды

4; 6,3; 10; 16; 25 МПа (выше по заказу)

Температура измеряемой среды

от -60°С до + 100°С

от -60°С до + 150°С

от -60°С до + 250°С

от -60°С до + 350°С

от -200°С до +100°С

Диапазон измерений плотности

от 1 до 3000 кг/м3

Погрешность измерений плотности

±0,3, ±0,5, ±1, ±2, ±5 кг/м3

Погрешность измерения температуры

±1 ⁰С

Выходные сигналы

частотно-импульсный масштабируемый от 0 до 10 000 Гц, один или два аналоговых токовых 4-20 мА, дискретный оптронный с открытым коллектором, цифровые Modbus RTU (RS-485), HART (версия 7)

Напряжение питания

20…140 В постоянного тока или 80…250 В переменного тока

20…36 В постоянного тока

Температура окружающей среды



от -40 до 60 ⁰С

от -55 до 60 ⁰С

от -60 до 60 ⁰С

Относительная влажность окружающего воздуха при температуре +35°С, %

до 95

Степень защиты оболочки по ГОСТ 14

54-2015 (IEC 60539-0:2013)

IP65, IP66, IP67

Документы

ПОЛНЫЙ КАТАЛОГ ЭлМетро 2021_2.11 Мб

Статья

Назад к списку Следующий стенд
  • АО «Теккноу» г. Санкт-Петербург
  • ООО "Норгау Руссланд", г. Москва
  • ООО "НПП КУЙБЫШЕВ ТЕЛЕКОМ - МЕТРОЛОГИЯ" г. Самара
  • ООО «Элметро Инжиниринг» г. Челябинск
  • ООО ЦМ «СТП» г. Казань
  • ООО «Метрология Комплект» г. Москва
  • EXP Group г. Санкт Петербург
  • ООО «Тюмень Прибор» г. Тюмень
  • ООО «БАКС-Сервис» г. Самара
  • ООО «Айти Архитектор» г. Тюмень
  • ООО «Контрольно-Измерительные Приборы», г. Ижевск
  • АО «Экоресурс», г. Воронеж
  • ГК «Турбулентность-ДОН» г. Ростов-на-Дону
  • Метран
  • ООО «Пожгазприбор»
  • МЕТРОЛ
  • Альфапаскаль
Наши контакты
Тюмень ул.Минская, д.88
l.didikova@csm72.ru
+7 (3452) 592-903
Дидикова Людмила Юрьевна
О семинаре
Программа
Онлайн выставка
Спикеры
Пресс центр
Партнёры
© 2025 Все права защищены.

Регистрация на участие
в онлайн-семинаре

Участник-партнер Слушатель
