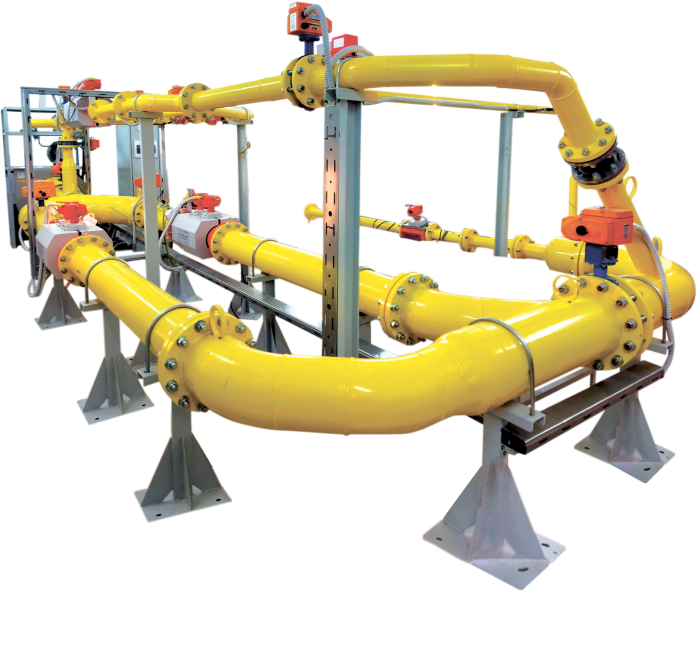

Принцип действия установок основан на сравнении объема (объемного расхода), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объема (объемного расхода) воздуха с помощью эталонных расходомеров газа или эталонных критических сопел.

Проведение поверки счетчиков газа основано на сравнении результатов одновременных измерений объемного расхода и объема воздуха поверяемыми средствами измерений и установкой. Результат измерений объемного расхода и объема с помощью установки принимают в качестве действительного значения.

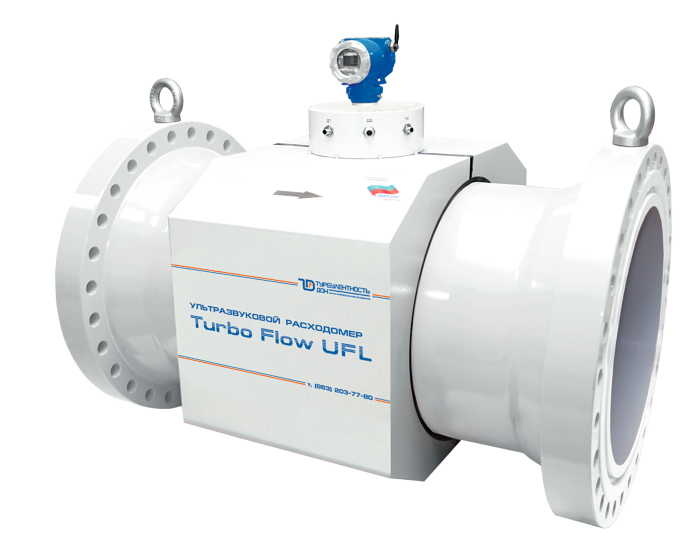

Расходомеры – счетчики жидкости ультразвуковые Turbo Flow UFL предназначены для измерений объемного расхода и объема жидкости, в том числе сжиженного газа, а также для вычислений массового расхода и массы жидкости.

В состав расходомера входят:

• Преобразователь расхода ультразвуковой с установленными ультразвуковыми приемо-передатчиками.
• Электронный блок, который осуществляет прием–передачу сигналов от ультразвуковых приемопередатчиков, преобразователей давления, температуры, их преобразование и обработку, а также вычисление объемного и массового расхода жидкости, плотности при рабочих условиях, с последующим формированием цифровых выходных сигналов.

В зависимости от комплектации в состав расходомеров могут входить преобразователь температуры и преобразователь давления.

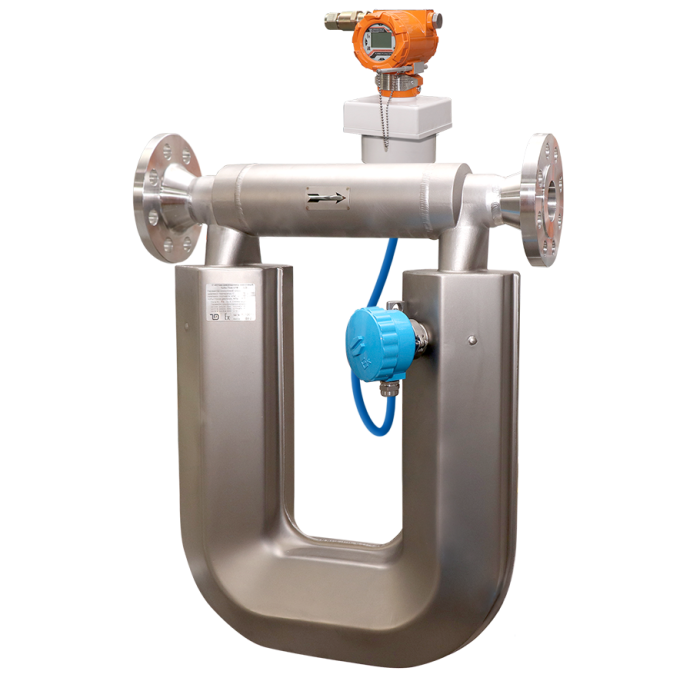

Кориолисовый расходомер Turbo Flow CFM предназначен для измерения массового расхода, плотности, температуры и вычисления объемного расхода жидкостей и газов в технологических процессах предприятий нефтегазовой, химической и других отраслях промышленности.

• Реализует прямой метод динамических измерений массы продукта.
• Высокая точность измерения 0,1–0,5%.
• Надежность, необходимая для обеспечения непрерывности процесса.
• Не требуются прямолинейные участки трубопровода, что особенно важно в условиях плотной компоновки технологического оборудования.
• Произведение многопараметрических измерений среды: массы; плотности; расхода; температуры; концентрации.
• Система самодиагностики с контролем метрологических характеристик в эксплуатации.
• Монтажные размеры и протокол обмена, соответствующие импортным аналогам.
• Широкий температурный диапазон измерения сред, в т.ч. для СПГ.
• Модификация для измерения КПГ для топливозаправочных колонок АГНКС.

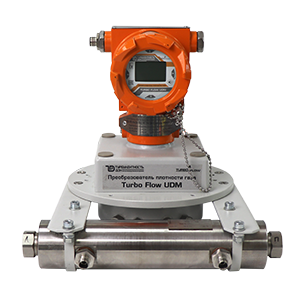

Преобразователи плотности Turbo Flow UDM относятся к ультразвуковой измерительной технике, объединяют в себе опыт применения передовых технологий, новейших материалов, научных исследований и современной элементной базы.

Принцип действия преобразователей плотности Turbo Flow UDM – акустический, основан на анализе скорости звука в измеряемой среде в зависимости от ее плотности, температуры и давления.

Область применения

Данные высокочувствительные и высокоточные приборы разработаны для измерения плотности углеводородных, технически важных и отходящих дымовых газов в широком диапазоне при их учете в различных отраслях промышленности. Также, плотномеры газа серии Turbo Flow UDM могут использоваться в системах экологического мониторинга и в научных исследованиях при измерении таких величин как:

• плотности (рабочей и приведенной к стандартным / нормальным условиям);
• относительной плотности (по воздуху / водороду);
• удельной плотности;
• молярной массы;
• коэффициента сжимаемости;
• концентрации бинарных смесей;
• теплотворной способности, числа Воббе.

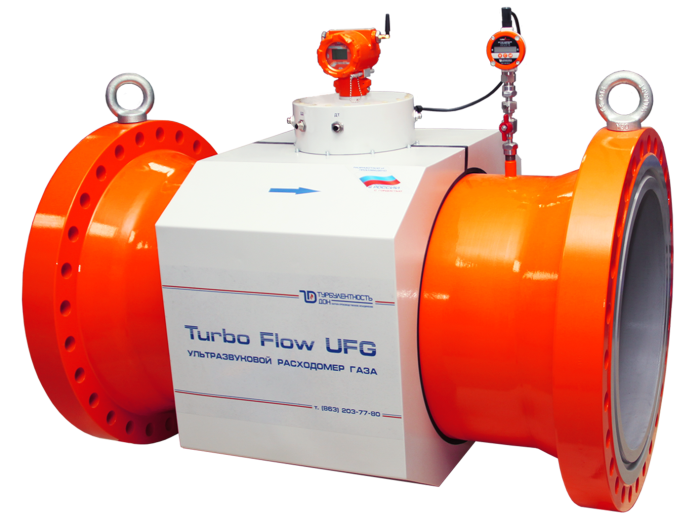

Ультразвуковые расходомеры газа предназначены для высокоточного измерения объемного расхода газа, массового расхода газа в рабочих и стандартных условиях на трубопроводах Ду 50…1400 мм.

Электронный вычислительный блок расходомера производит:

• Измерение параметров среды: температуры, давления, скорости потока газа.
• Приведение объёма газа к стандартным условиям.
• Архивирование измеренных параметров.
• Опционально: передача данных по каналам беспроводной связи (GSM, GPRS, NBIoT, LORA) или проводной (RS-485, Ethernet).
