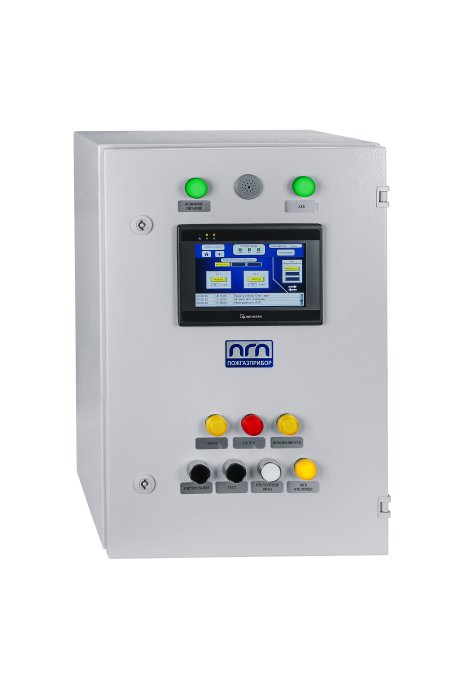

Шкаф контроля загазованности ШКУЗ-ПГП
Описание
Шкаф контроля и управления загазованности ШКУЗ-ПГП предназначен для сбора информации от стационарных газоанализаторов, обработки данных, управления световыми и звуковыми оповещателями, а также выдачи сигналов для управления технологическим оборудованием систем промышленной безопасности (вентиляции, световой и звуковой сигнализации, налива нефтепродуктов и др.).
ШКУЗ-ПГП совместно с датчиками может работать автономно или в составе информационно-измерительных комплексов для контроля загазованности окружающей среды и обеспечения промышленной безопасности объектов различного назначения, включая автоматические системы контроля загазованности (АСКЗ).
Оборудование размещается вне взрывоопасных зон, в местах постоянного или периодического пребывания персонала, таких как операторные и диспетчерские.
ШКУЗ-ПГП соответствует требованиям ПДАР.421413.001ТУ, ГОСТ Р 52931-2008, а также требованиям СТО Газпром 2-1.17-629-2012 к вторичным устройствам АСКЗ.
Характеристики
- Количество шлейфов подключения по RS-485 Modbus RTU: до 20
- Максимальное количество газоанализаторов в одном шлейфе RS-485: до 100
- Количество входов по токовому сигналу 4…20mA: до 100
- Количество входных сигналов «сухой контакт»: до 120
- Напряжение питания газоанализаторов и оповещателей: 24 В
- Количество выходных сигналов «сухой контакт»: до 60
- Количество каналов питания газоанализаторов: до 100
- Максимальное коммутируемое напряжение: 250В (переменное) / 24В (постоянное)
- Максимальный коммутируемый ток: 5 А
- Диапазон рабочих температур: от +5°С до +40°С
- Влажность: 20-95%
- Степень защиты корпуса: IP54
- Класс защиты от поражения электрическим током (ГОСТ 12.2.007.0): 0I
- Номинальное напряжение питания: 220В+10%-15%
- Номинальная частота питания: 50±1% Гц
- Источник бесперебойного питания (on-line): 24 В
- Резервный источник питания – ток: не менее 5А
- Максимальная потребляемая мощность: не более 2000 ВA*
* при максимальной информационной ёмкости
