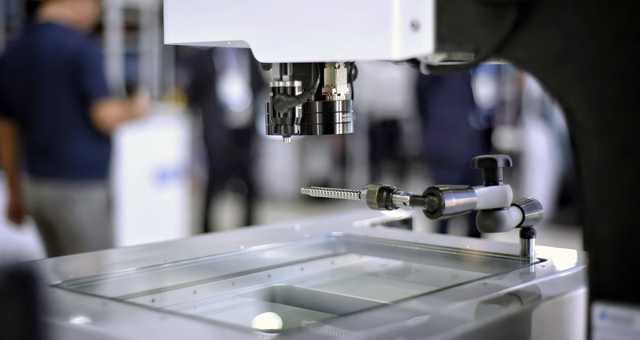

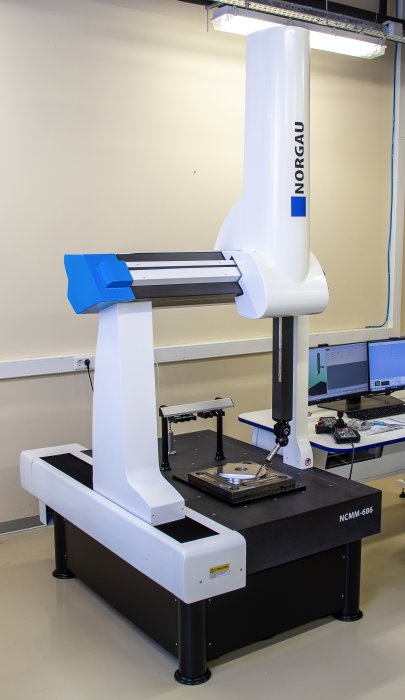

Позволяет:

• Решить широкий спектр задач линейно-угловых измерений
• Ускорить и автоматизировать процесс контроля детали
• Осуществлять точный контроль и как следствие выпуск эксклюзивных деталей с правильной геометрией
• Увеличить технические возможности по контролю детали
• Снизить себестоимость продукции и количество брака
• Контролировать деталь на соответствие 3D/CAD модели
• Минимизировать человеческий фактор за счет автоматизации процесса измерения
• Решить задачи по обратному инжинирингу

• Высококачественные материалы и инновационная конструкция машины обеспечивают высокую точность измерений

• Диапазон измерений от 400 мм до 3000 мм

• Применяется для измерения любых деталей в пространстве

• Простое и интуитивно понятное программное обеспечение

• Высокоточные направляющие и нагрузка на стол от 500 до 3000 кг позволяют контролировать крупногабаритные, тяжелые детали

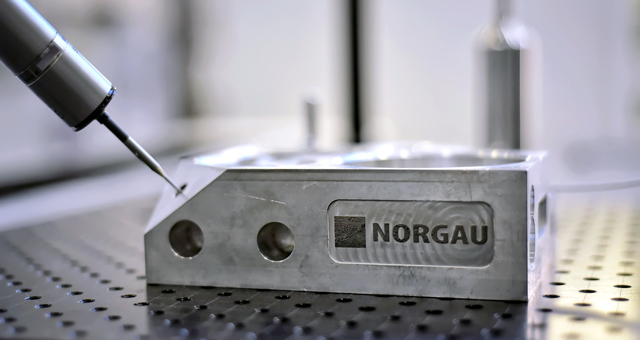

• КИМ Норгау оснащаются контактными головками Renishaw, магазинами для автоматической смены щупов и сканирующей головкой

Особенности интерфейса

• Интуитивно понятный интерфейс обеспечивает быстрый доступ ко всем элементам программы

• Позволяет приступить к измерению одним нажатием кнопки мыши

• Построение схем измеренных объектов

• Функция проверки траектории движения перед выполнением операции

• Функция визуализации погрешности отклонения формы с возможностью вывода в отчет

• Возможность открыть редактор кода DMIS и редактировать его в режиме онлайн

• Простой доступ к базе данных измеренных элементов и допусков

• Окно управления положения датчиком позволяет оперативно выбирать нужное положения без необходимости его вызова из сервера

• Возможность использования шаблонного метода создания системы координат

• Метод наилучшего совпадения для создания систем координат на сложных поверхностях

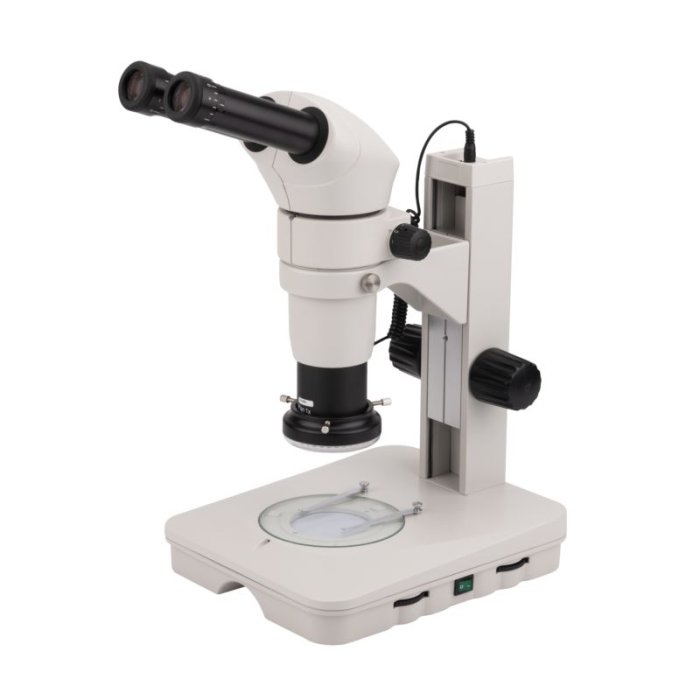

Стереомикроскоп NSM 0,8-8,0x — современная модель с возможностью изменения расстояния между окулярами, которые оснащены специальными прорезиненными вставками. В комплекте идёт дополнительный объектив, что позволяет получить увеличение 80х уже в базовой комплектации. Рабочее расстояние 78 мм. Есть встроенный ахроматический объектив. Окуляры 10x. Увеличение 8x-80x. Подсветка светодиодная. Габариты (Длина, Ширина, Высота) — 400x240x500 мм. Масса — 5600 г. Эта модель стереомикроскопа широко применяется в области машиностроения, металлообработки, на производственных участках пайки и в отделах технического контроля.

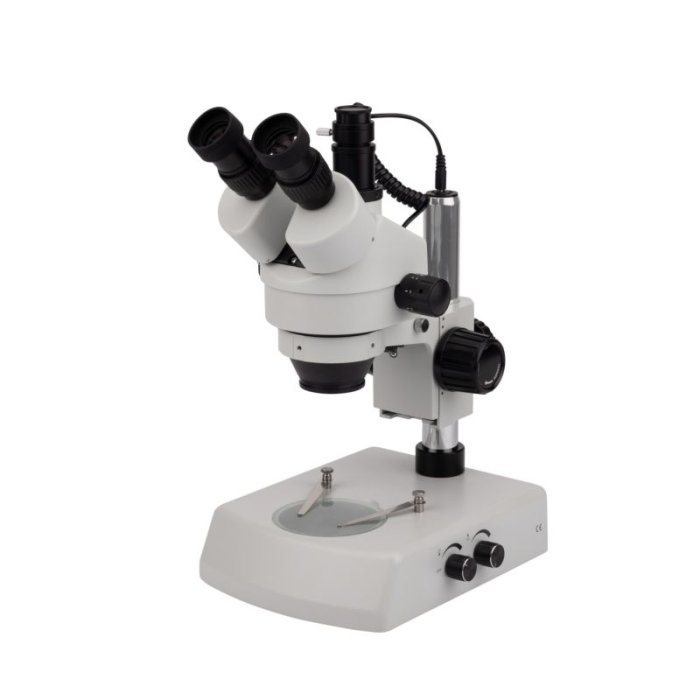

Стереомикроскоп NSM 0,7-4,5x — современная модель, используемая для контроля деталей на производственной линии и участке ОТК. Для работы применяется проходящая и отраженная подсветки. Рабочее расстояние 100 мм. ZOOM-объектив 0,7x-4,5x. Окуляры 10x. Увеличение от 7x до 45x. Стереомикроскоп обладает новейшей оптикой для получения высококачественных изображений. Фокусировка выполняется с помощью эргономичных маховиков, расположенных с двух сторон: удобно работать как правой, так и левой рукой. Имеется встроенная призматическая головка с углом наклона 45°, с возможностью вращения на 360° и диоптрийной наводкой. Возможна установка цифрового фотоаппарата или камеры. Габариты (Длина, Ширина, Высота) — 340x200x380 мм. Масса — 5200 г. В комплект входит: микроскоп, окуляр с 10х увеличением, пылезащитный чехол, стеклянная пластина и пластины белого/черного цвета.

Стереомикроскоп NSM 1,0-4,5х имеет встроенную регулируемую подсветку (проходящую и отраженную). В этой модели применяется ZOOM-объектив, кратностью 1x-4,5x и окуляры 10x. Увеличение cоставляет от 10x-45x. Наблюдение производится при естественном и искусственном освещении в отраженном, проходящем и боковом свете. Рабочее расстояние — 97 мм. Габариты стереомикроскопа (Длина, Ширина, Высота) — 320x190x400 мм. Масса — 4100 г. Прибор широко применяется в области: машиностроения, металлообработки, на производственных участках пайки, в минералогии, в химических, биологических и учебных лабораториях.

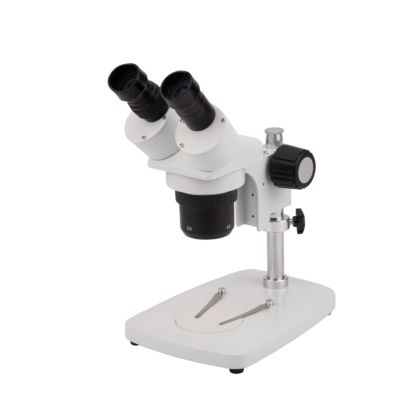

Базовый стереомикроскоп NSM 2x и 4x использует для работы естественный свет. Рабочее расстояние 72 мм. В модели используется 2 объектива — 2x и 4x. Окуляры 10x с возможностью поворота и изменения расстояния между ними. Оснащены специальными прорезиненными вставками. Поддерживаемое увеличение 20x и 40x. Габариты (Длина, Ширина, Высота) — 250x170x340 мм. Масса — 2800 г. Оптимальное соответствтие критерия: цена-качество.

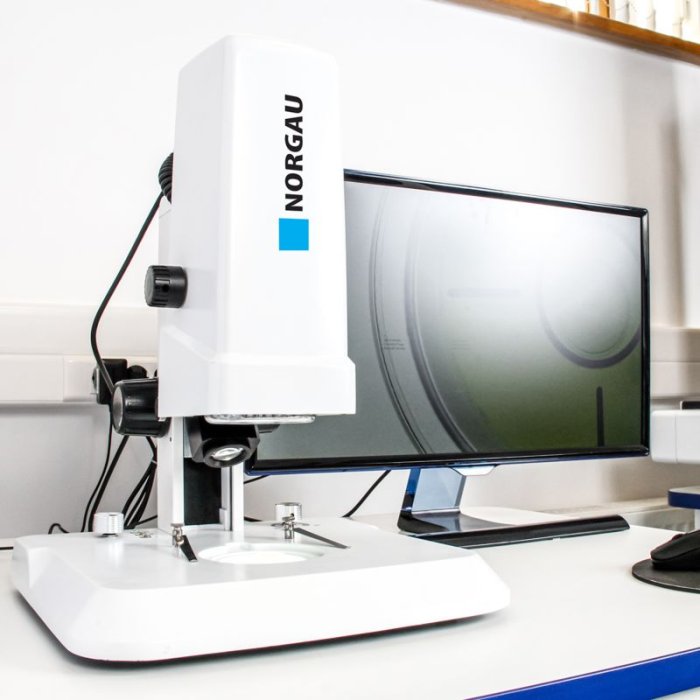

Революционный видеомикроскоп с автоматической фокусировкой, который может проводить контроль высококачественного изображения объекта и динамическое видео на мониторе. Данный прибор сочетает в себе: камеру с автоматической фокусировкой, зум-объектив и контроллер света.

Видеомикроскоп позволяет фокусироваться на контролируемых деталях автоматически, больше нет необходимости вручную проводить процесс фокусировки. Он обеспечивает фокусировку проще и точнее, нет необходимости в частой перефокусировке.

Наличие зум-объектива позволяет проводить более детальные исследования на разном оптическом увеличении от 0,7 до 4,5 крат. Использование разных типов подсветки(проходящей, отраженной и коаксиальной) упрощает работу оператора и помогает достигать качественных результатов исследований.

Качество изображения передается на экран монитора в высоком разрешении 1920×1080 точек (пикселей) и с высокой частотой 60 кадров в секунду .

За хранение информации в форматах фото-изображения и видео-изображения отвечают USB-порты для носителей данных USB 2.0 и MicroSD.

Удобные рукоятки для регулировки высоты, выбора оптического увеличения зум-объектива, выбора режима подсветки и степени яркости.

Данный прибор сочетает в себе:

• Камеру с автоматической фокусировкой

• Зум-объектив

• Три типа подсветки

Технические характеристик:

• Видеомикроскоп:
  Габариты 320х308.5х417.5 мм
  Исследуемый объект Максимальный размер: 50 мм
  Точность измерения 0,1 мм

• Оптические параметры:
  Зум-объектив с оптическим увеличением 0,7х-4,5х
  Поле зрения 0,7х : < 11,18 мм 4,5х : < 3,94 мм
  Рабочая дистанция 88 мм±2 мм
  Диагональ монитора 23,6 дюйма

• Параметры камеры:
  Датчик - цветная USB-камера
  Разрешение 2 Мпикс
  Размер сенсора 1/ 2,8"
  Программное обеспечение - Pomeas Neutral Software
  Выход HDMI
  Рабочие режимы - ручной/автоматический/ в один клик
  Рабочие элементы USB-мышь, контроллер подсветки
  Качество изображение 1920х1080 пикселей
  Частота 60 кадров в секунду
  Сканирование - последовательное
  Выдержка 1/50сек(1/60 сек) ~10000сек
  Температура окружающей среды от 0° до +50 °
  Цифровое увеличение 30Х-150Х
  Электронное увеличение - поддерживает
  Хранение информации - носители данных

• Дополнительно:
  Подсветка - проходящая, отраженная, коаксиальная

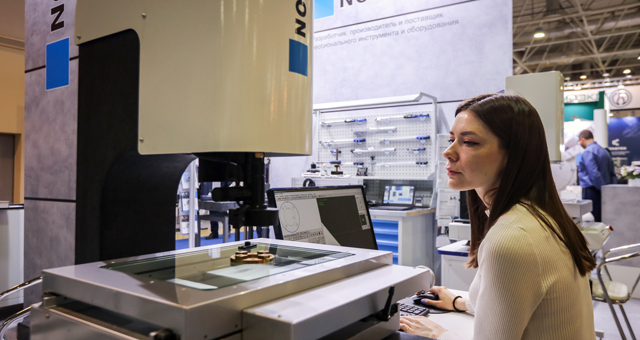

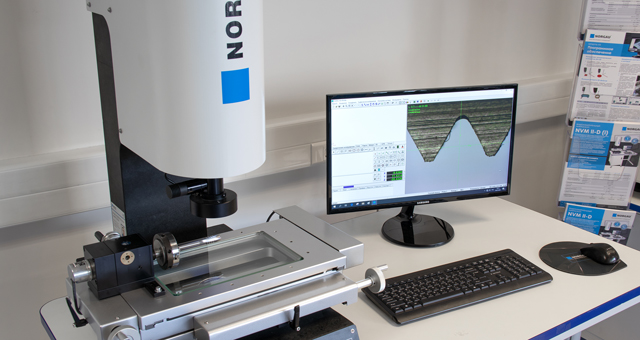

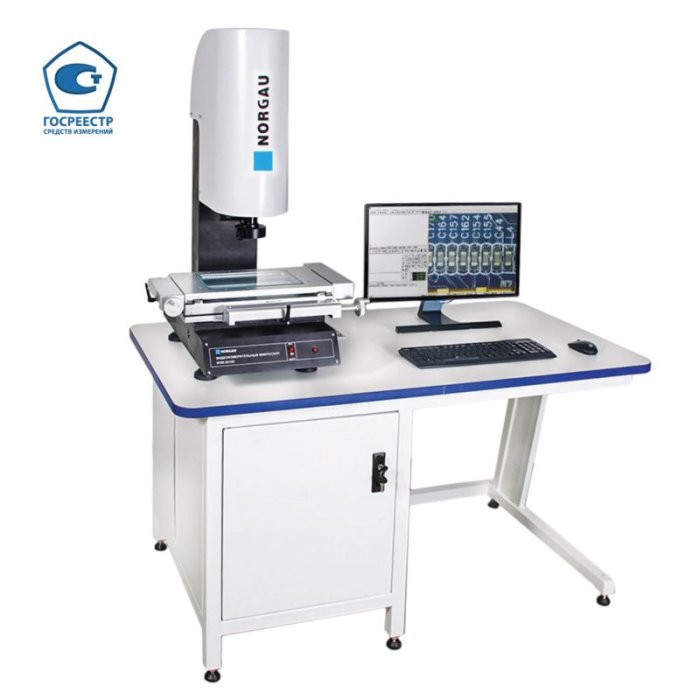

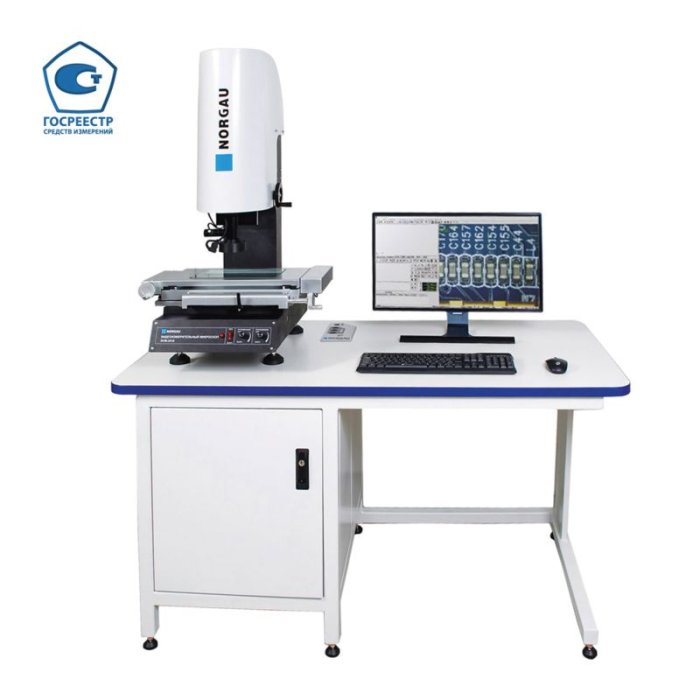

• Бесконтактный видеоизмерительный микроскоп широко используется для линейно-угловых измерений в области машиностроения, электротехнической промышленности, металлоконструкций, для измерений пластиковых изделий, в области приборостроения и т.п.

• Система обладает широкими возможностями в измерении различных поверхностей деталей, обработки измеренных данных, обеспечивает легкое и быстрое базирование измеряемой детали

• Жесткая конструкция на гранитном основании обеспечивает высокую стабильность

Функции:

• Построение всех существующих элементов, такие как точка, линия, окружность, дуга и овал, прямоугольные элементы и т.п. Измерение линейно-угловых значений, таких как :расстояние, диаметр,радиус, угол, расстояние между центрами окружностей.Видеоизмерительный микроскоп позволяет производить контроль параметров формы:прямолинейность и круглость. Данные формируются в форматы Word, Excel. В микроскопе установлена функция статистического анализа и составление графиков полученных данных измерений по ISO 9001.

• Видеоизмерительный микроскоп позволяет создать и загружать файлы формата DFX.

Технические характеристики:

• Диапазон перемещения по осям X и Y - 300мм х 200мм

• Диапазон перемещения по оси Z - 150мм

• Погрешность E (x,y), мкм - ≤ (3+L/200),  L- измеренная длина (мм)

• Разрешение - 0,001мм

• Тип датчика - цветная USB камера 2.0

• Объектив - Зум

• Увеличение: оптическая система - 0,7 - 4,5 х; WD 92мм

• Цифровое увеличение - 32 - 205 х

• Поле зрения - 9.2 - 1.4 мм

• Освещение - проходящая подсветка,  отраженная подсветка, коаксиальная, регулируемая яркость

• Питание - 220V (АС), 50HZ, 30W

Предметный стол:

• Размер предметного стола - 500мм х 330мм

• Габариты стекла предметного стола - 350мм х 280мм

• Нагрузка - 20кг

• Габариты Д х Ш х В - 670мм х 660мм х 950мм

Дополнительные принадлежности:

• 047170902 - Контактный датчик Renishaw для 3D измерений

Внесено в Государственный реестр средств измерений
Номер 68958-17

• Бесконтактный видеоизмерительный микроскоп широко используется для линейно-угловых измерений в области машиностроения, электротехнической промышленности, металлоконструкций, для измерений пластиковых изделий, в области приборостроения и т.п.

• Система обладает широкими возможностями в измерении различных поверхностей деталей, обработки измеренных данных, обеспечивает легкое и быстрое базирование измеряемой детали


• Жесткая конструкция на гранитном основании обеспечивает высокую стабильность


Функции:

• Построение всех существующих элементов, такие как точка, линия, окружность, дуга и овал, прямоугольные элементы и т.п. Измерение линейно-угловых значений, таких как :расстояние, диаметр,радиус, угол, расстояние между центрами окружностей.Видеоизмерительный микроскоп позволяет производить контроль параметров формы:прямолинейность и круглость. Данные формируются в форматы Word, Excel. В микроскопе установлена функция статистического анализа и составление графиков полученных данных измерений по ISO 9001.

• Видеоизмерительный микроскоп позволяет создать и загружать файлы формата DFX.

Технические характеристики:

• Диапазон перемещения по осям X и Y - 200мм х 100мм
• Диапазон перемещения по оси Z - 150мм
• Погрешность Е (x,y), мкм - ≤ (3+L/200),  L- измеренная длина (мм)
• Разрешение - 0,001мм
• Тип датчика - цветная USB камера 2.0
• Объектив - Зум
• Увеличение: оптическая система - 0,7 - 4,5 х; WD 92мм
• Цифровое увеличение - 32 - 205  х
• Поле зрения - 9.2 - 1.4 мм
• Освещение -  проходящая подсветка,  отраженная подсветка, коаксиальная, регулируемая яркость
• Питание - 220V (АС), 50HZ, 30W


Предметный стол:


• Размер предметного стола - 404мм х 228мм
• Габариты стекла предметного стола - 260мм х 160мм
• Нагрузка - 15кг
• Габариты Д х Ш х В - 556 мм х 540мм х 860мм
• Внесено в Государственный реестр средств измерений

  Номер 68958-17
