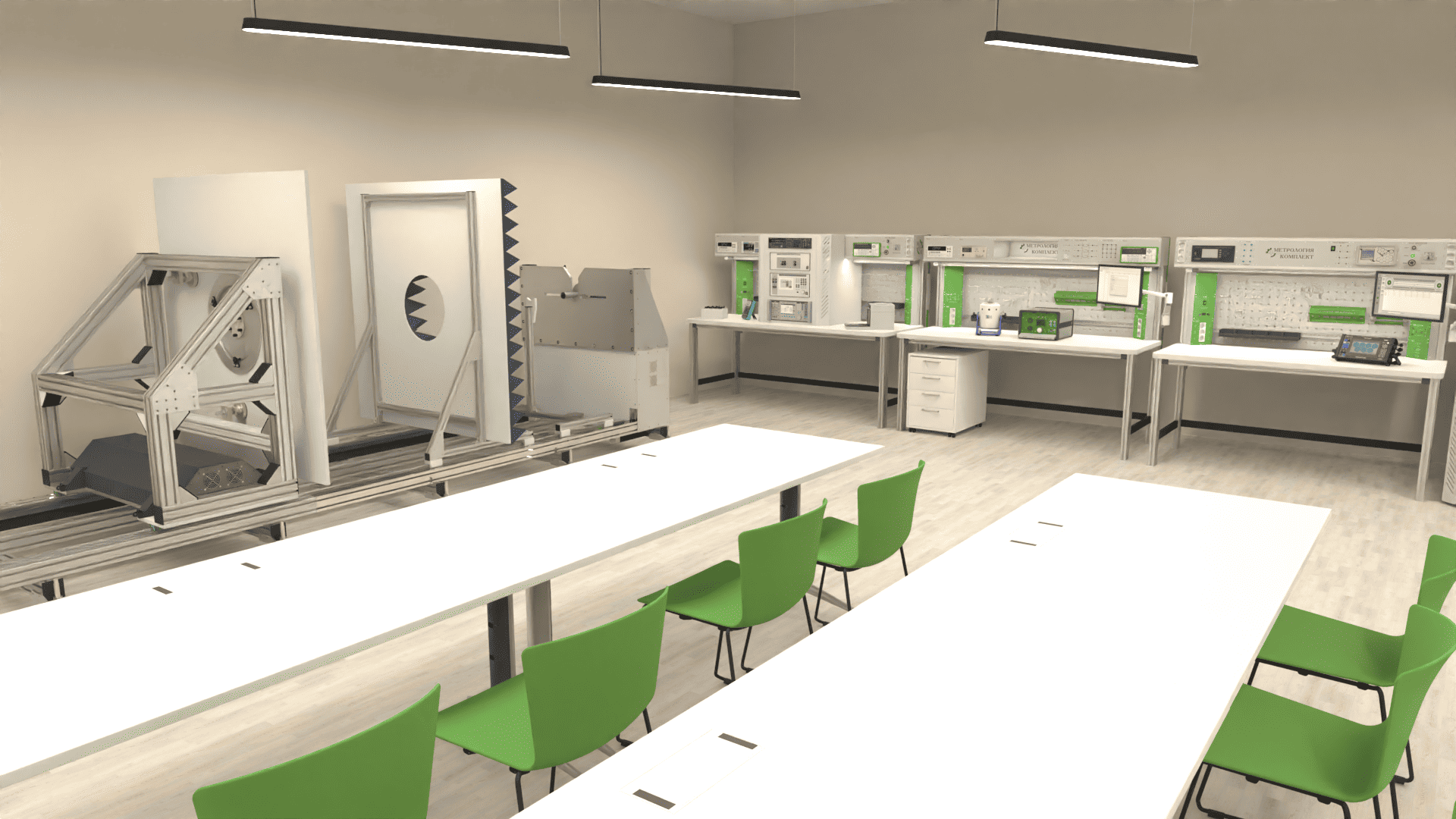

Стенд предназначен для поверки датчиков давления, датчиков разрежения, датчиков давления-разрежения, образцовых, технических и электроконтактных манометров, вакууметров.

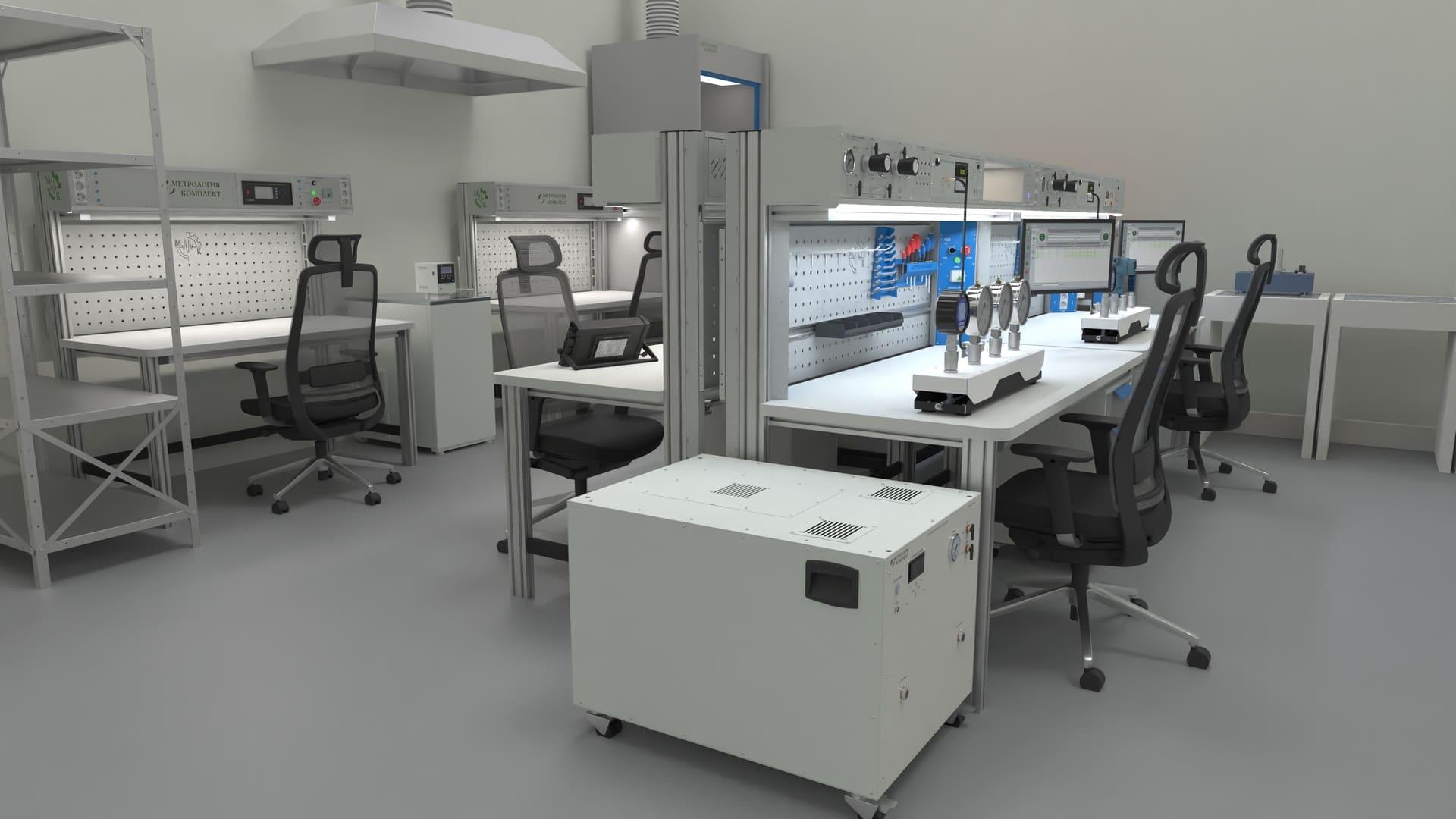

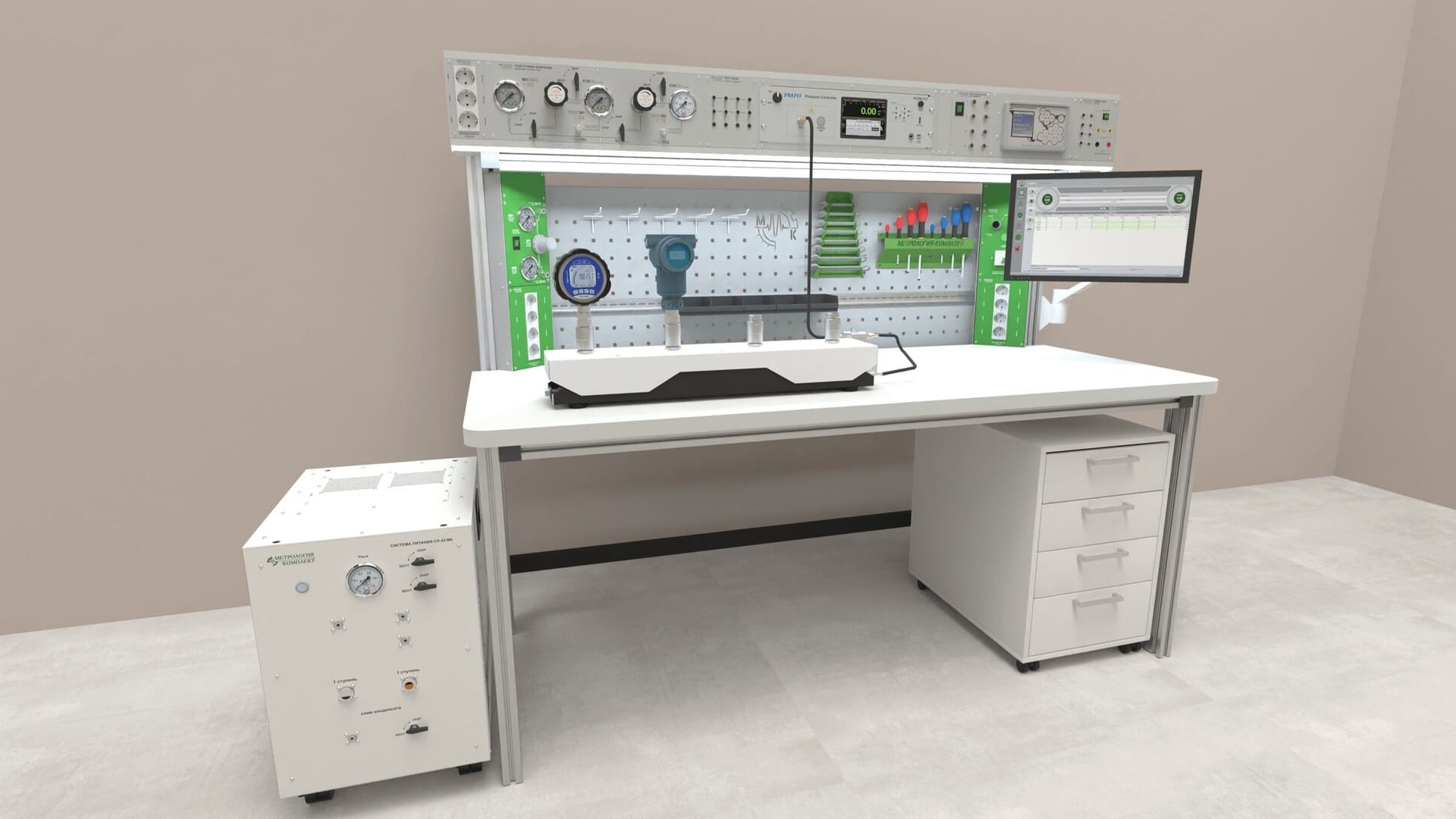

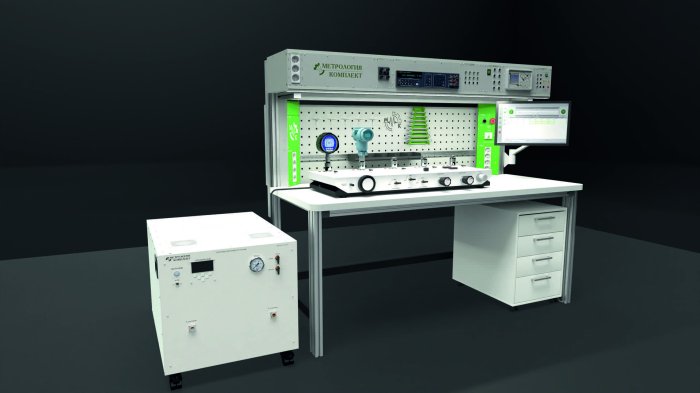

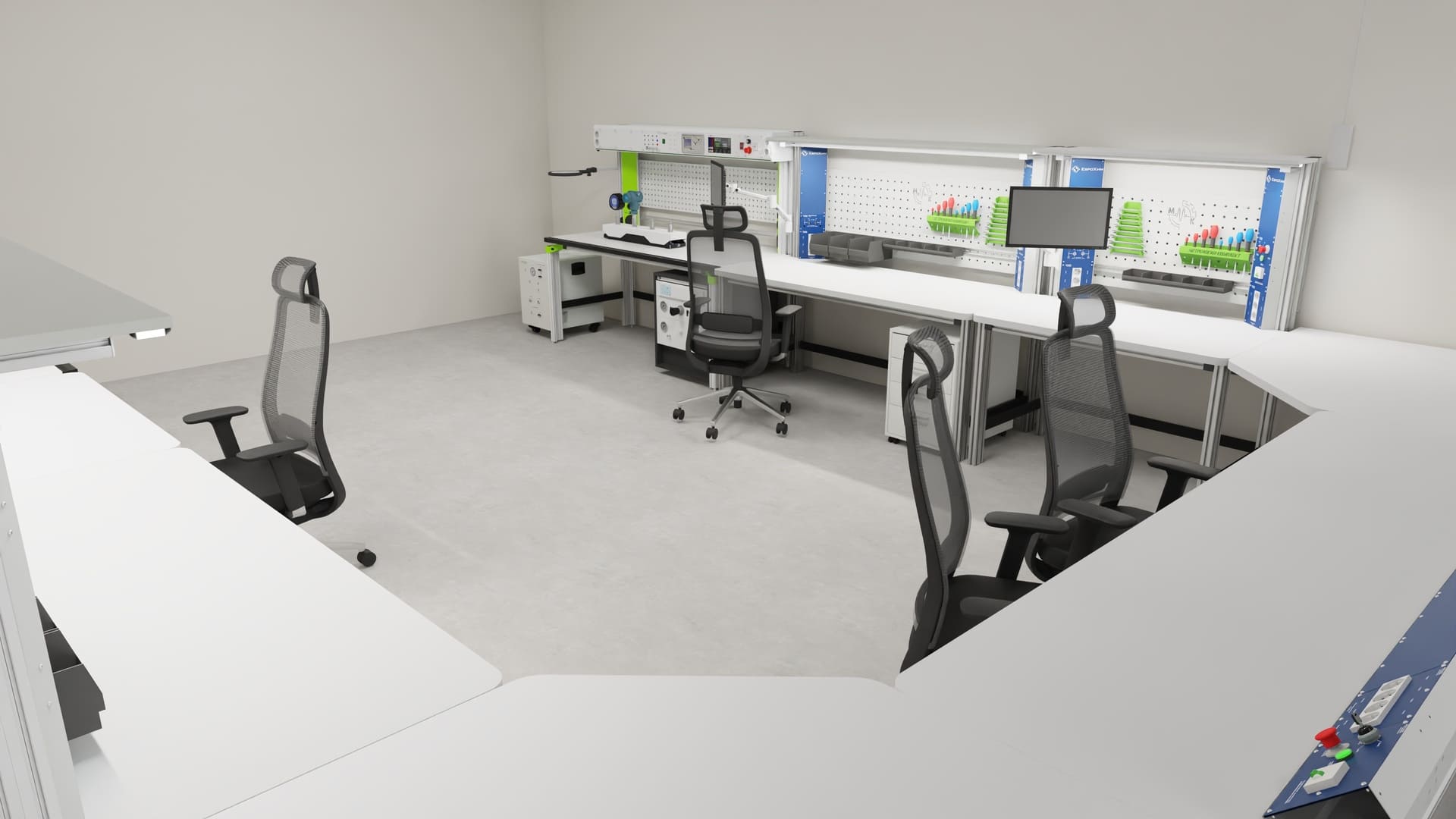

В комплектацию стандартного метрологического стенда для поверки датчиков давления и манометров входят следующие элементы: рабочее место метролога серии erfi, пневматическая система избыточного давления и разрежения, система подготовки воздуха, контроллер давления, прецизионный калибратор давления, персональный компьютер с принтером, регулируемый блок питания, панель для поверки электроконтактных манометров, при необходимости дополнительные элементы. Оборудование подбирается исходя из требований к проверяемым датчикам или манометрам для обеспечения необходимого значения метрологического запаса.

Стенды могут комплектоваться оборудованием для работы в ручном или в автоматическом режиме. В ручном режиме давление создается пользователем с помощью пневматических регуляторов давления/вакуума или пневматических помп (до 21 МПа) или с помощью гидравлических источников создания давления (до 400 МПа). В автоматическом режиме давление задается контроллером (до 62 МПа) с экрана прибора или удаленно с компьютера под управлением программного обеспечения.

Стенд может поверять одновременно от 1 до 16 датчиков давления, с максимальной точностью до 0,005%ВПИ в автоматическом режиме и до 0,05 %ИВ в ручном.

Стенды предназначены для поверки и калибровки датчиков температуры следующих видов:

• термоэлектрических преобразователей;
• термопреобразователей сопротивления;
• датчиков температуры с унифицированным токовым выходом и цифровым сигналом HART;
• жидкостных термометров;
• биметаллических термометров.

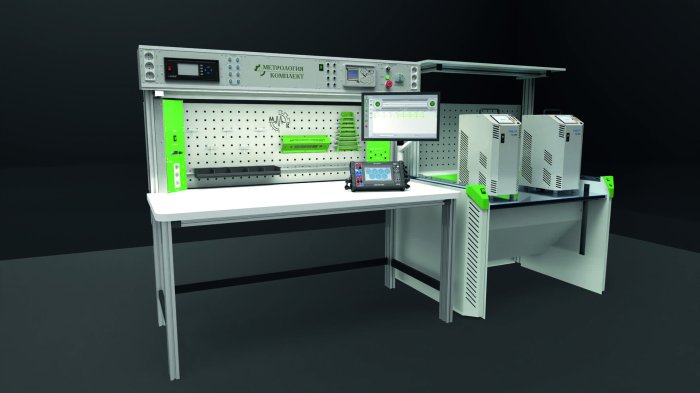

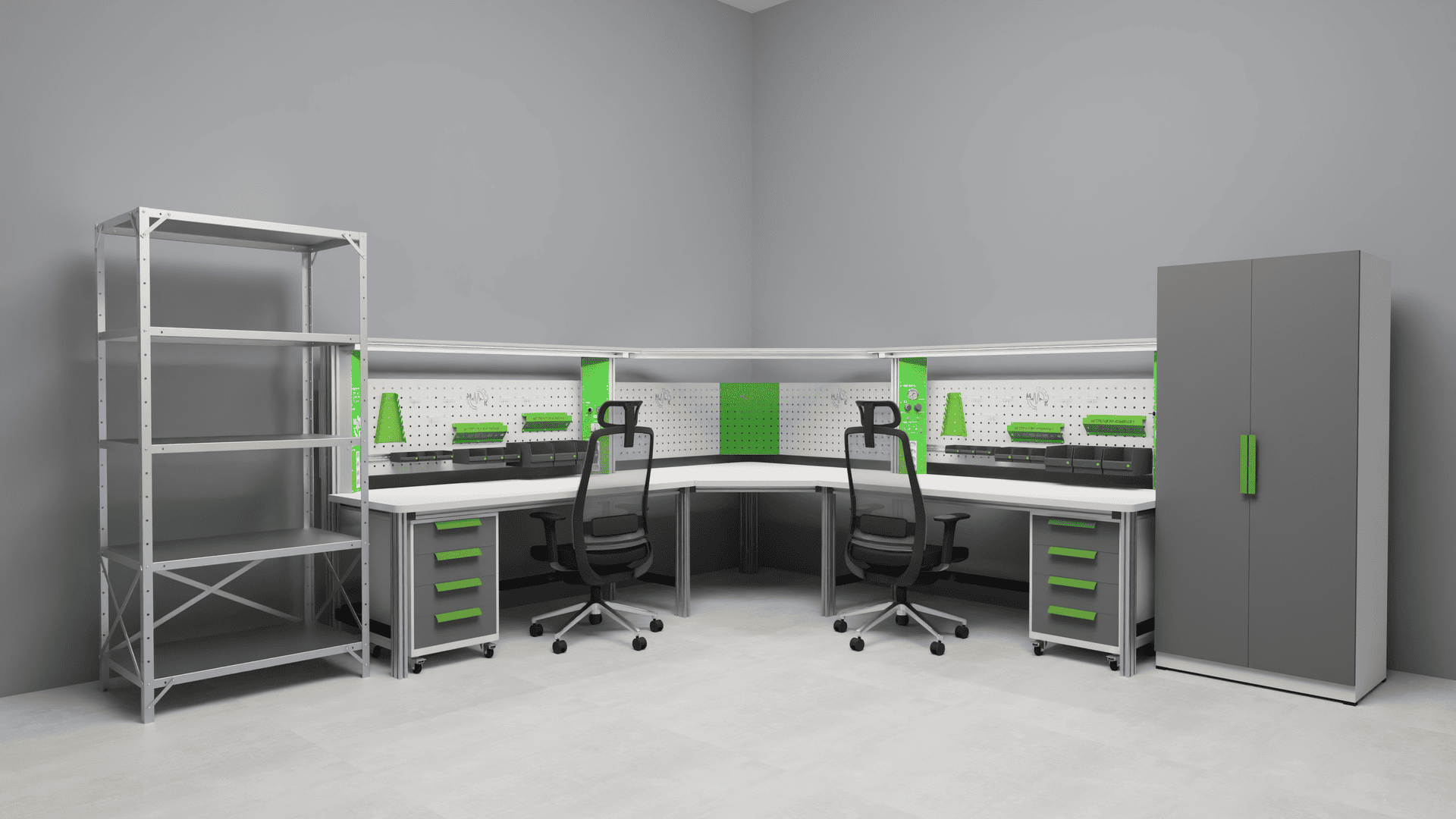

В комплектацию стандартного метрологического стенда для поверки датчиков температуры входят: рабочее место метролога серии erfi , набор термостатов, печей или сухоблочных калибраторов, прецизионный многоканальный мультиметр, эталонные датчики температуры, персональный компьютер с принтером, регулируемый блок питания, панель для подключения датчиков температур, а также ряд других опций.

Стенд может поверять одновременно до 32 датчиков температуры в автоматическом или ручном режимах, в диапазоне температур от -196 °С до +1600 °С.

Все оборудование подбирается исходя из требований к поверямым датчикам для обеспечения необходимого значения метрологического запаса по погрешности. В метрологический стенд можно устанавливать как стандартное оборудование (Presys, Метран, Термекс, Омск Эталон), так и любое другое оборудование, в том числе имеющееся в наличии на предприятии.

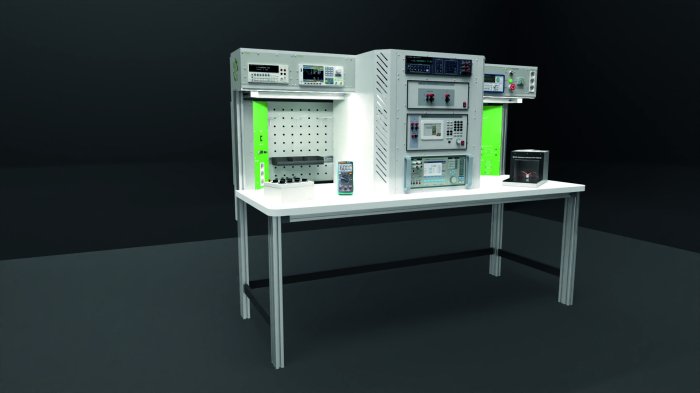

Универсальные стенды для поверки электрических сигналов предназначены для поверки и калибровки электрических аналоговых и цифровых измерительных приборов в автоматизированном или ручном режимах. Поверяются следующие приборы: Аналоговые и цифровые мультиметры, щитовые вольтметры, щитовые амперметры, токовые зажимы и клещевые измерители, осциллографы, мегаомметры, ваттметры, диаграммные самописцы, координатные самописцы, регистраторы данных, счетчики электроэнергии, трансформаторы.

Все эталонное и вспомогательное оборудование монтируется с приборную консоль стенда. В комплекте со стендом при необходимости поставляются переносные калибраторы, мультиметры и другое эталонное оборудование для проведения в поверки или калибровки в полевых условиях.

Все стенды для поверки электрических сигналов выполняются в электропроводящем антистатическом исполнении (ESD) с целью защиты оборудования от повреждения электростатическим разрядом, комплектуются набором для заземления и дополнительными антистатическими браслетами и ковриками.

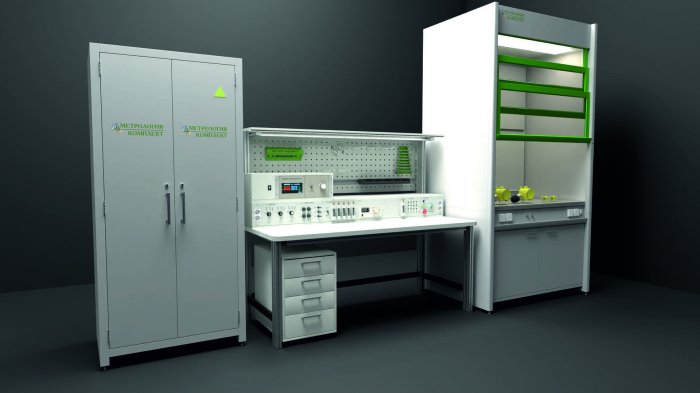

Стенды предназначены для поверки газоанализаторов, хроматографов и газоаналитических систем. Процесс поверки может происходить как в автоматическом режиме с использованием генераторов газовых смесей, так и в ручном режиме с использованием стандартных поверочных газовых смесей (ПГС) с блоком подготовки ПГС. Все аналитическое и вспомогательное оборудование монтируется в специальную стойку, которая соединена с вытяжным шкафом. В комплекте со стендом поставляются шкафы для хранения баллонов ПГС. Вытяжные шкафы, вспомогательное оборудование и шкафы для баллонов доступны во взрывозащищенном или общепромышленном исполнении.

Для минимизации количества исходных газовых смесей метрологический стенд комплектуется одним или несколькими генераторами газовых смесей, генераторами нулевого воздуха, аммиака, озона, а также модулем подготовки поверочных газовых смесей (ПГС) для работы стенда в ручном режиме. Для установки баллонов с ПГС предусмотрены специальные ложементы и газоразрядная рампа в торцевой части аналитической стойки. Блок может одновременно работать с четырьмя ПГС, включая нулевой воздух. Приготовление газовых смесей в генераторе может происходить двумя способами:         на основе тепловых регуляторов массового расхода или на основе источников микропотоков.

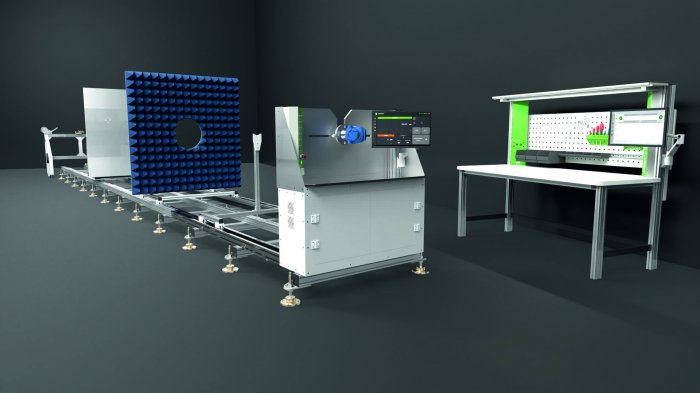

Стенд предназначен для поверки:

• радарных уровнемеров;

• волноводных уровнемеров (в том числе волноводных уровнемеров с коаксиальным зондом);

• ультразвуковых уровнемеров;

• буйковых уровнемеров;

•  реле уровня.

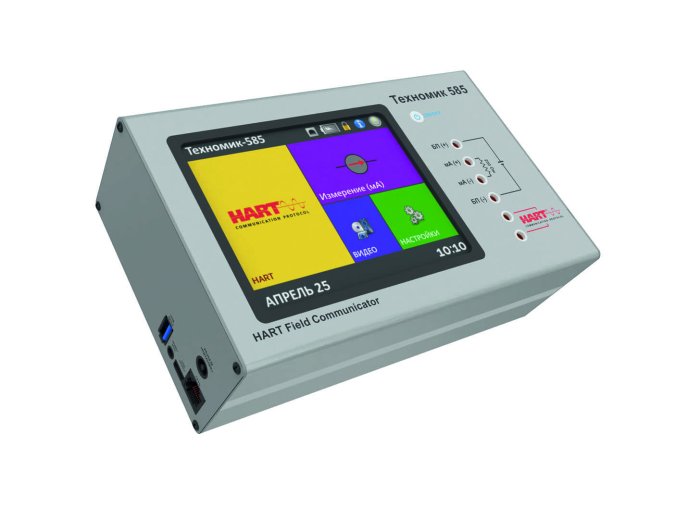

В комплектацию стандартного метрологического стенда для поверки уровнемеров входят следующие элементы: рабочее место метролога серии эрфи, имитационная установка, стенд для поверки буйковых уровнемеров, прецизионный калибратор или мультиметр, Hart-модем или коммуникатор, персональный компьютер с принтером, регулируемый блок питания, панель для поверки электроконтактных реле уровня, при необходимости дополнительные элементы. Оборудование подбирается исходя из требований к проверяемым приборам.

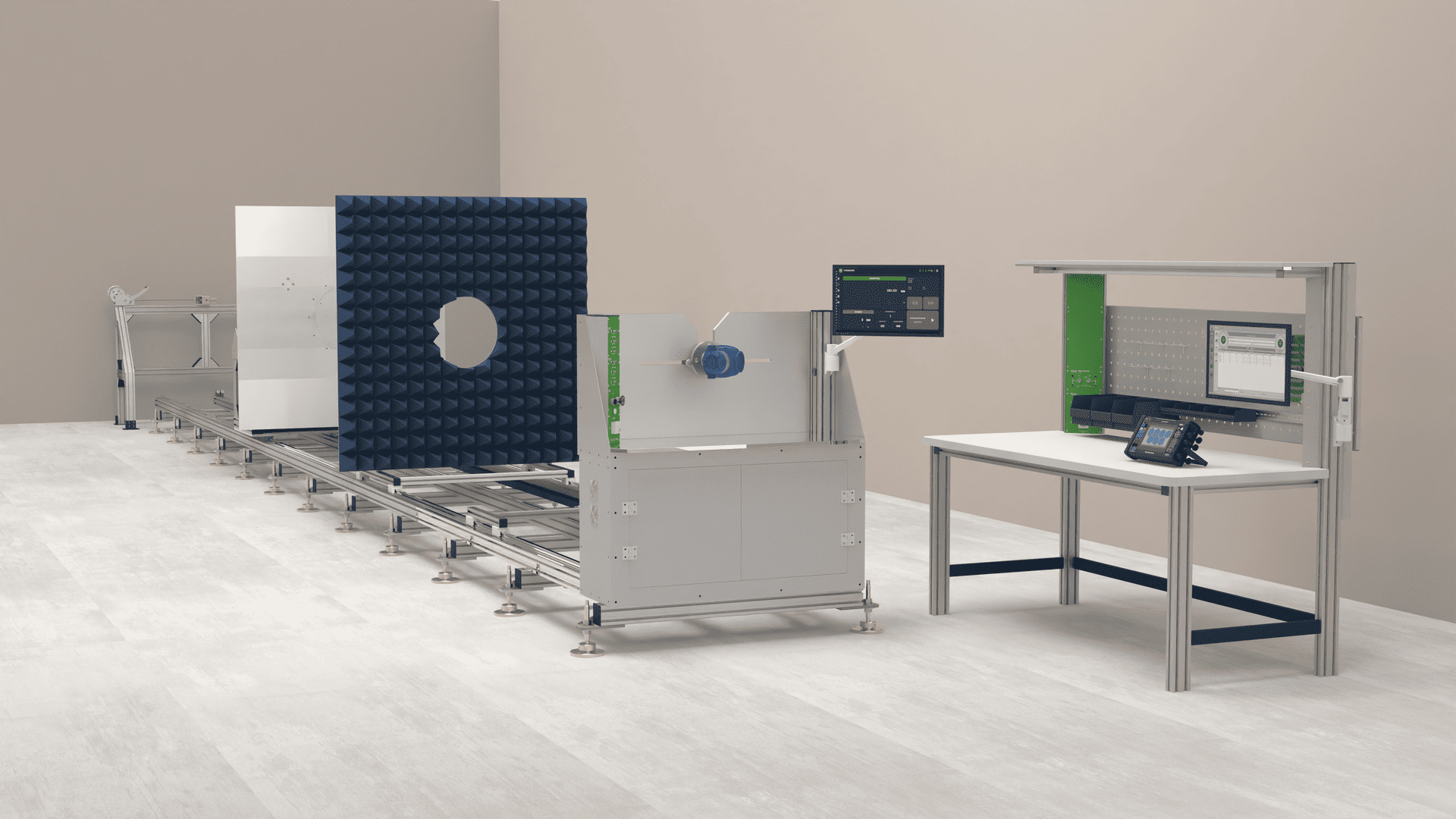

Работа метрологического стенда возможна как в автоматическом, так и ручном режиме. Длина имитационного стенда зависит от максимального значения верхнего предела измерения датчиков уровня. Максимальная длина установки - 30 м. Для проливной установки максимальная длина - 6 м, и при выборе этой установки необходимо уточнение высоты помещения.

Для проведения автоматизированной поверки метрологический стенд комплектуется электрическим приводом для перемещения отражательного щита по направляющим рельсам установки. В качестве эталонного устройства используется лазерный дальномер или лазерный интерферометр, который передает информацию в ПО "Технометр". При проведении пуско-наладочных работ наши специалисты проводят калибровку и настройку связи между приводом и дальномером.

Стенд внесен в Госреестр средств измерения, что является существенным преимуществом.

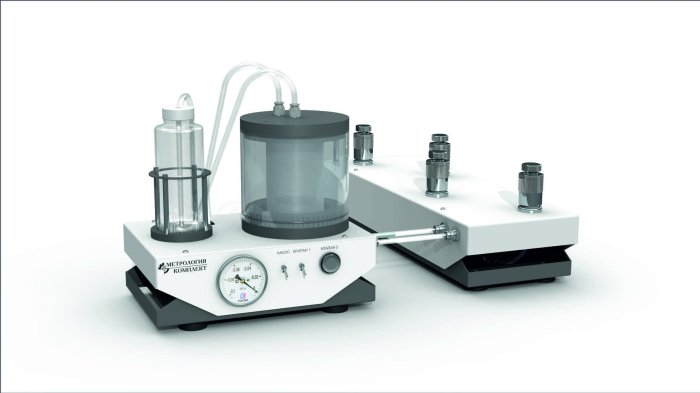

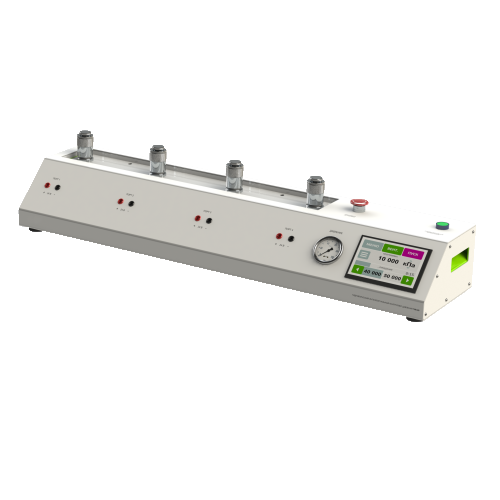

Гидравлический интеллектуальный контроллер давления (ГИК) предназначен для автоматизированной поверки и калибровки одного или нескольких приборов измерения давления с верхним пределом до 62,0 МПа. Конструктивно прибор состоит из силового модуля, предназначенного для создания давления в системе, и интерфейсного модуля, предназначенного для управления системой питания контроллера. Интерфейсный модуль по желанию заказчика может быть совмещен с коллектором на 1-5 портов с накидной гайкой М20х1,5.

Для автоматизации процесса поверки, связи с внешними эталонами давления, калибраторами или мультиметрами ГИК интегрирован в программное обеспечение «Технометр», которое разработано инженерами «Метрология-Комплект», что позволяет полностью автоматизировать калибровку или поверку приборов измерения давления с последующим формированием протокола.

• Диапазон рабочего давления 0...62,0 МПа.
• Диапазон регулирования 0,4 … 62,0 МПа.
• Рабочая среда: масло, вода, спирт, ПМС.
• Погрешность измерения давления 0,02%ВПИ / 0,05% ВПИ / 0,1% ВПИ.

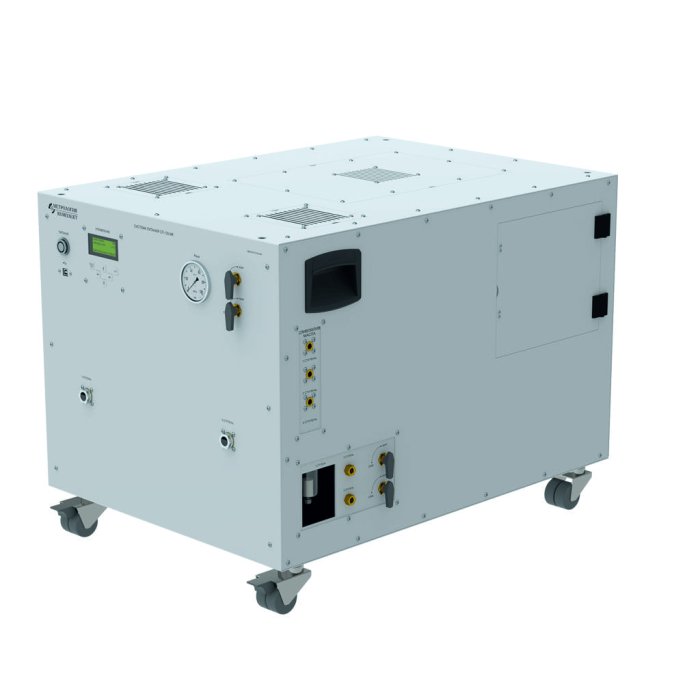

Пневматические системы питания предназначены для создания рабочего давления в системе с контроллером давления или регулятором. В основе системы малошумный пневматический компрессор с дополнительной обвязкой, в некоторых системах он дополняется усилителем давления.

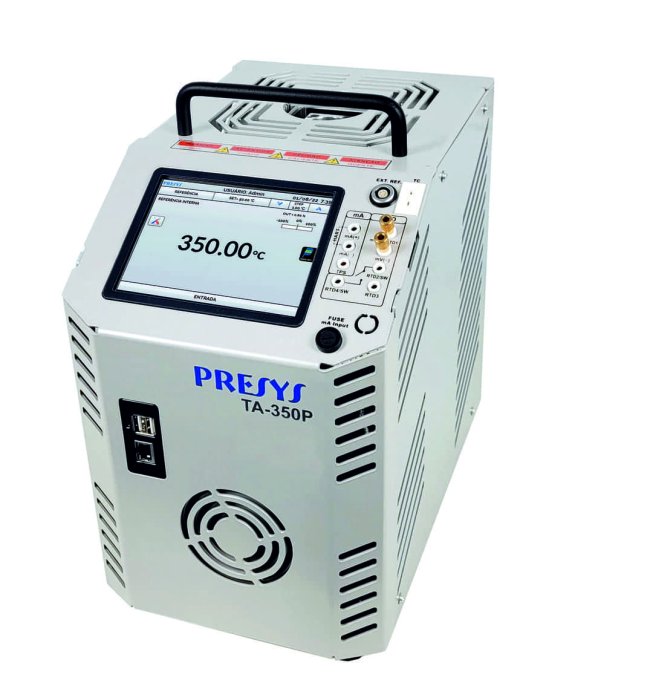

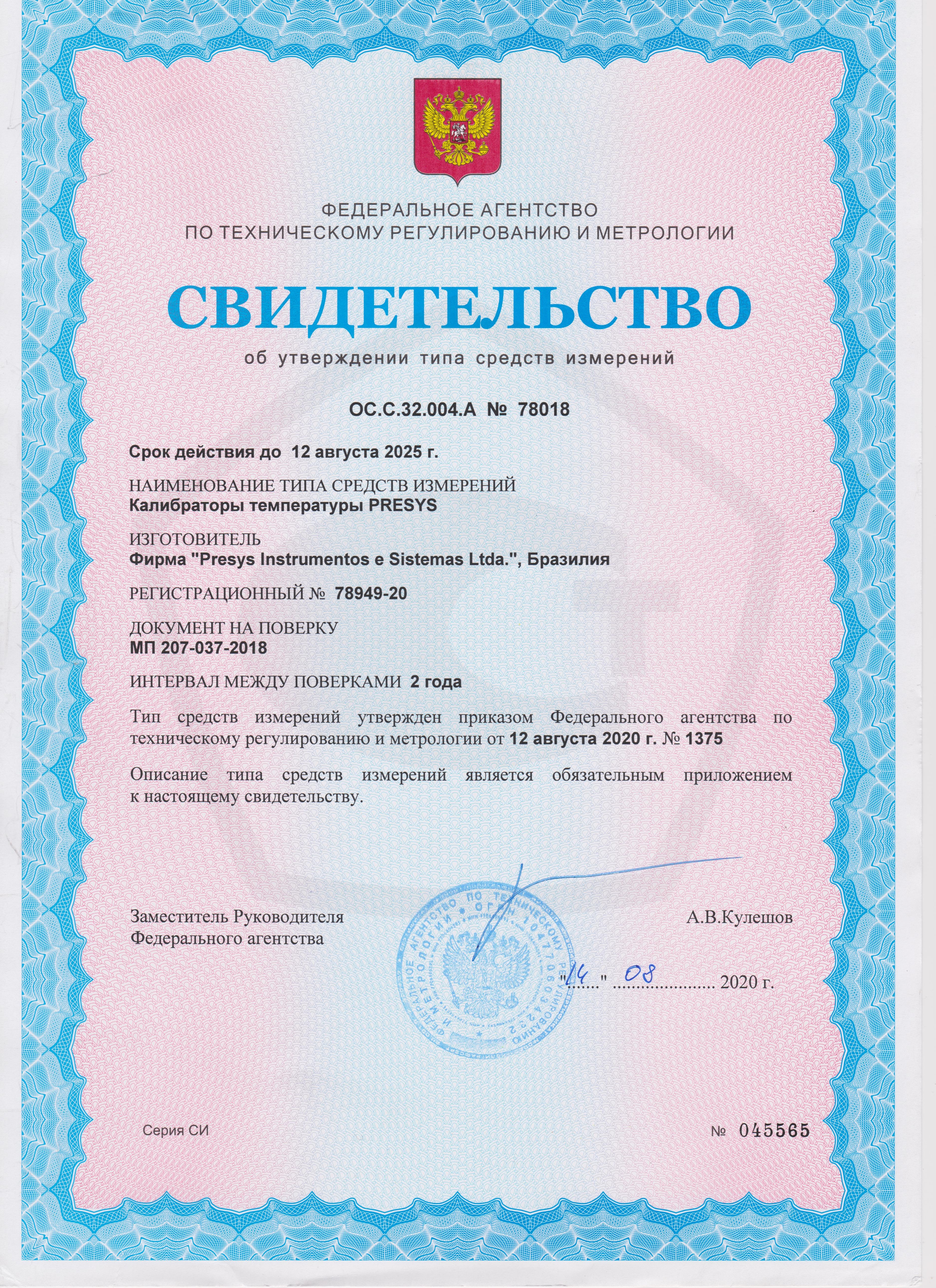

Сухоблочные калибраторы PRESYS TA-25NL/45NL/60NL, PRESYS TA-25N/35N/50N и PRESYS TA-350P/650P/1200P являются компактным решением для калибровки и поверки термометров сопротивления, термопар, а также преобразователей температуры с унифицированным выходным сигналом. Предназначены для воспроизведения и поддержания заданной температуры с высокой точностью и представляют собой микропроцессорные устройства со сменными блоками с одним или несколькими каналами для размещения средств измерения температуры погружного типа соответствующего диаметра.

Диапазон воспроизводимых температур:

• PRESYS TA-25N/35N/50N: -25...155 °C, -35...155 °C, -50...155 °C;
• PRESYS TA-25NL/45NL/60NL:  -25...140 °C, -45...140 °C, -60...140 °C;
• PRESYS TA-350P/650P/1200P: +30 ... +350 °C, +30 ... +650 °C, +50 ... +1200 °C

Небольшой вес, габариты, а также высокая скорость работы по сравнению с жидкостными

термостатами и высокотемпературными печами делают сухоблочные калибраторы идеальным решением для мобильных лабораторий и работы в полевых условиях, особенно в период проведения пуско-наладочных и ремонтных работ.

Сухоблочные калибраторы ТА могут оснащаться встроенным HART и/или Profibus коммуникаторами, которые позволяют осуществлять не только прямое считывание цифровых данных с прибора, но и диагностику и настройку основных (диапазон, единицы измерения) и расширенных параметров термопреобразователей. Помимо считывания цифровых сигналов сухоблочный калибратор имеет встроенный мультиметр для измерения значений сопротивления, напряжения, силы постоянного тока.

Для работы сухоблочного калибратора необходимо выбрать специальную вставку, которая наилучшим образом подходит для используемых термометров. Предоставляется широкий спектр готовых вставок, также можно заказать вставку с расточкой по вашим чертежам.

Сухоблочные калибраторы серии PRESYS TA-25NL/45NL/60NL имеют в комплекте жидкостную вставку со встроенной мешалкой. С её помощью можно превратить сухоблочный калибратор в небольшой термостат с целью получения более высоких показателей неоднородности и нестабильности , необходимых для поверки термометров сопротивления класса А и выше.

Высокотемпературная печь-калибратор ТА-1200PLAB задает температуру в диапазоне +50 ... +1200°C. Благодаря трем зонам контроля температуры достигается высокая однородность температуры внутри большой рабочей зоны как по вертикали, так и по горизонтали.

TA-1200PLAB является не только высокотемпературной печью, но и калибратором, который имеет два входа для подключения различных типов термопар, в том числе и с градуировками по ГОСТ 8.585-2001. Калибратор подключается к персональному компьютеру по различным протоколам, что позволяет провести процесс поверки или калибровки в автоматическом режиме. Печь выпускается в двух исполнениях: вертикальном и горизонтальном.

Печи конструктивно выполнены в виде горизонтального или вертикального прямоугольного корпуса, внутри которого расположены нагреватели, управляющий контроллер, сквозная керамическая трубка, а также 6 преобразователей термоэлектрических для контроля трех температурных зон (нижней, центральной и верхней) вдоль керамической трубки. Печи используются в комплекте со сменными изотермическими выравнивающими блоками и изоляционными вставками, которые помещаются в сквозную керамическую трубку печи.

• Диапазон воспроизводимых температур +50 ... +1200°C
• Погрешность: ±2,5/±5 °C
• Стабильность: 0,1 ... 0,3°C
• Осевая неоднородность: 0,35 ... 0,4 °C
• Радиальная неоднородность: 0,1 °C

Пневматический контроллер PACE 6000/5000 предназначен для высокоточного воспроизведения и измерения давления в ходе выполнения метрологических работ по поверке и калибровке средств измерения давления. Двухмодульное (для PACE 6000) исполнение позволяет расширить диапазон воспроизводимых, измеряемых давлений без потери метрологических характеристик.

• Диапазон воспроизведения, измерения давления: -0,095 … 21 МПа;
• Выбор точности модуля: от (0,02% ИВ + 0,02% ВПИ) до (0,005% ИВ + 0,005% ВПИ);
• Количество встраиваемых модулей: два (для PACE 6000), один (для PACE 5000).

Контроллеры PACE 6000/5000 выгодно отличаются от решения совместного использования обычных источников создания давления и эталонов прежде всего высокой точностью воспроизведения и скоростью измерения давления. Также преимуществами являются возможность ручного управления с помощью сенсорного экрана высокого разрешения, наличие многоязычного меню, включающего русский язык, а также более 20 международных единиц измерения на выбор.

Встроенные в базу интерфейсы позволяют реализовать автоматический режим работы. Все контроллеры PACE интегрированы в программный комплекс «Технометр», с помощью которого можно управлять процессом поверки в различных режимах. Реализованы функции полуавтоматической поверки манометров, а также автоматической поверки датчиков давления с использованием средств измерения выходного сигнала с датчиков. Возможна одновременная многоканальная поверка однотипных средств измерения с одинаковой погрешностью.

Калибратор PACE 1000 используется для высокоточного измерения давления, в ходе выполнения метрологических работ по поверке и калибровке средств измерения давления. Уникальное внутреннее исполнение калибратора объединяющее в себе до трех каналов измерения давления, позволяет расширить диапазон измеряемых давлений без потери метрологических характеристик.

• Диапазон измерения давления: -0,1 … 100 МПа;
• Выбор точности модуля: от (0,02%ИВ + 0,02%ВПИ) до (0,005% ИВ + 0,005% ВПИ);
• Количество измерительных каналов: три;
• Виды измеряемого давления: избыточное, абсолютное, атмосферное;
• Долговременная стабильность: до 0,01% в год.

Одним из основных преимуществ калибратора PACE 1000 является - высокая скорость при высокоточном измерении давления. Это уменьшает трудозатраты персонала и увеличивает проходную способность обслуживаемых СИ. Удобство ручного управления осуществляется с помощью сенсорного экрана высокого разрешения и многоязычного меню, включающего русский язык и возможность выбора более 20 международных единиц измерения. Наличие интерфейсов связи позволяет реализовать автоматическую работу калибратора.

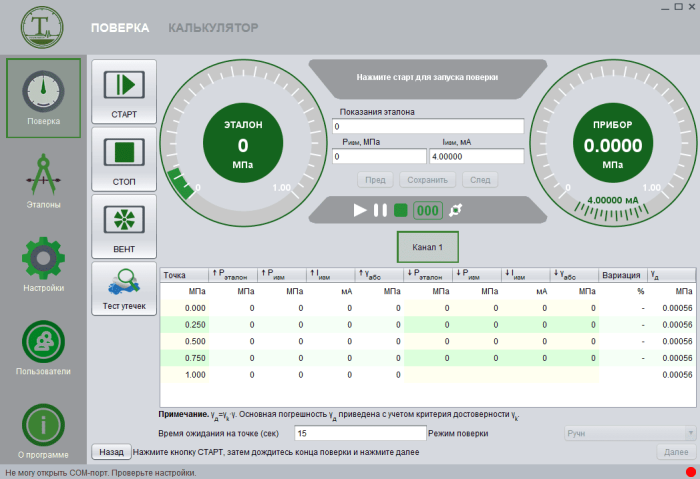

Метрологический программный комплекс «Технометр» предназначен для автоматизации процесса поверки и калибровки приборов промышленного назначения, с возможностью использования различных метрологических эталонов.

В программный комплекс встроены библиотеки для связи ПК с метрологическим оборудованием отечественных и зарубежных производителей и механизм разграничения прав пользователя.

"Технометр" имеет возможность вести базу данных оборудования, связанных с ним поверок и калибровок, а также информировать пользователя об истекающих сроках поверки приборов и формировать график проведения поверок.

Программный комплекс производит поверку следующих типов приборов:

• датчики давления, манометры, вакууметры, электроконтактные манометры, тягонапоромеры, тягомеры, напоромеры;
• датчики температуры с естественным выходным сигналом (термопары, термосопротивления), датчики температуры с унифицированным выходным сигналом;
• уровнемеры (радарные, волноводные, ультразвуковые);
• вторичные преобразователи температуры (таблетки).


Программный комплекс обеспечивает выполнение следующих функций:

• проведение поверки приборов в ручном, автоматизированном и автоматическом режимах;
• формирование протокола поверки на основании полученных данных;
• ведение базы данных приборов, используемых на предприятии;
• уведомление пользователя о необходимости произведения поверки;
• хранение информации о всех проведенных поверках;
• связь компьютера с метрологическим и вспомогательным  оборудованием;
• произведение расчета погрешностей при использовании различных эталонов;
• аутификация пользователей и разграничение прав доступа;
• возможность проведения поверки нескольких идентичных датчиков одновременно.

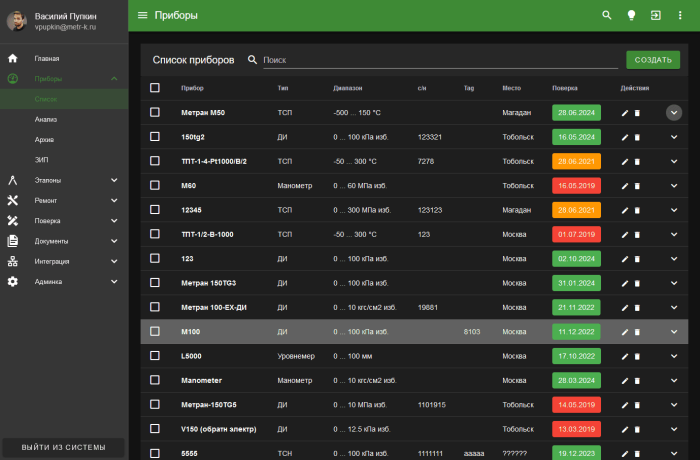

Технометр ЦРМ» - это централизованная платформа для управления службами метрологии и КИПиА. Единое информационное пространство облегчает работу специалистов предприятия, позволяя эффективнее взаимодействовать различным службам между собой.

Программное обеспечение устанавливается на серверы предприятия или может быть запущено в облачной платформе, поддерживаемой специалистами нашей компанией. Гибкая система аутификации с поддержкой двухфакторного механизма входа в систему и разграничение прав доступа позволяют регламентировать доступ сотрудников к документам. Информация в системе закодирована современными алгоритмами шифрования. Для доступа к информации используются протоколы безопасной передачи данных.

Современная микросервисная архитектура серверного приложения легко масштабируется под объем данных и нагрузку предприятия. Все изменения данных регистрируются, таким образом всегда можно восстановить историю действий пользователей из журнала операций. Высокая надежность хранения информации обеспечивается синхронизацией базы данных с несколькими независимыми серверами, а также резервным копированием информации по расписанию.

Программное обеспечение позволяет работать со всеми наиболее известными системами штрих-кодирования, а также с пассивными NFC метками для идентификации приборов с помощью мобильного терминала.

Дополнительные механизмы:

• импорт данных из систем учета приборного парка, таких как 1С:ТОИР, АРМ Метролога, АСУ МС. Интеграция осуществляется нашими специалистами.

• загрузка данных из ФГИС «Аршин». Для поиска средства измерения потребуется только его серийный номер. Найденный прибор можно сохранить в базу данных вместе со всеми поверками из ФГИС «Аршин».

• интегрирование существующего на предприятии программного обеспечения для обмена данными.

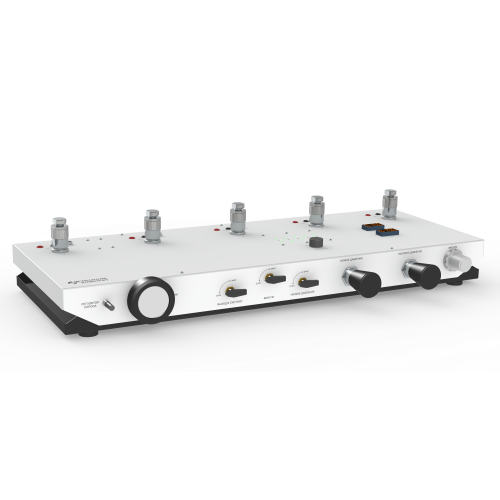

Стойка-коллектор предназначена для точной настройки необходимых значений давления (вакуума) и быстрого монтажа средств измерений давления при проведении, калибровки и ремонта.

Коллектор обеспечивает подключение до 5 средств измерений. Для задания избыточного давления и вакуума в стойку встроены регуляторы избыточного давления и давления-разряжения. Точная настройка задаваемого давления производится узлом точной регулировки.

Возможна установка одного или двух регуляторов давления в зависимости от требуемых диапазонов.

Характеристики:

• кол-во портов: 5 шт.

•  диапазон регулирования: -0,1 … 25,0 МПа

• максимальное входное давление: 27,0 МПа

•  резьба портов: М20х1,5

Дополнительные опции:

• вакуум регулятор;

• отсечные вентили на каждый порт;

• питание приборов 24В;

• панель проверки электро-контактных манометров (со звуковой и световой сигнализацией);

• панель индикации входного и выходного давления;

• коммутатор.

• Для работы стойки-коллектора необходим источник создания давления или баллон с сжатым воздухом.

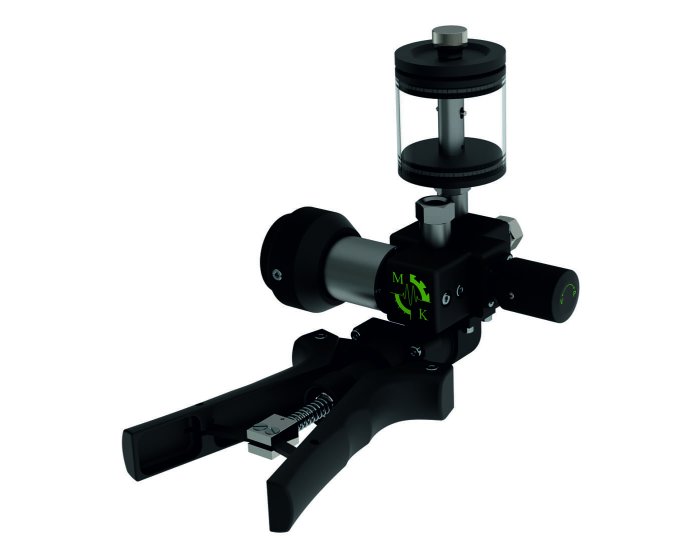

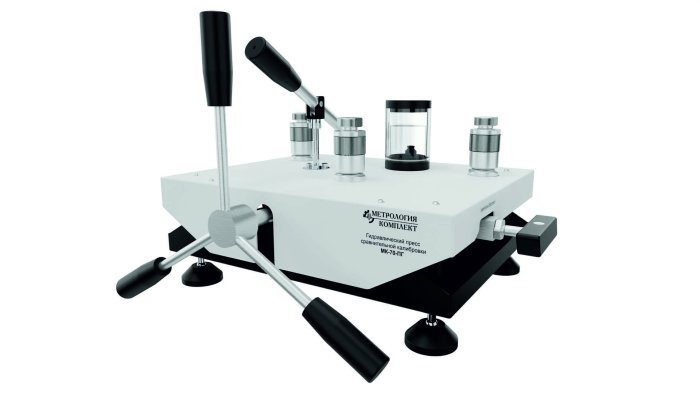

 Пресс предназначен для воспроизведения избыточного давления в диапазоне до 62 МПа. Применяется в качестве ручного задатчика давления во время проведения работ по поверке или калибровке средств измерения давления.

Пресс изготовлен из нержавеющей стали. Рабочая среда - масло, вода. Объём ёмкости для жидкости 120 см³ с прозрачным стаканом для контроля загрязнения рабочей среды. Воспроизведение давления реализовано с помощью рычажно-поршневой и винтовой системы, которые позволяют создавать высокое давление при малых усилиях. Пресс имеет три порта с самоподжимными патронами (резьба М20х1,5). Особенность конструкции - циркуляция жидкости по системе при заполнении, что ускоряет и упрощает заполнение.

Технические характеристики:

• диапазон рабочего давления 0 … 62 МПа

• портов для поверяемых СИ давления 2 шт.

• объём рабочей жидкости 120 мл

•  рабочая среда - вода (спирт, масло по запросу)

• габаритные размеры (ДхШхВ) 452х345х181 мм

• масса 16 кг

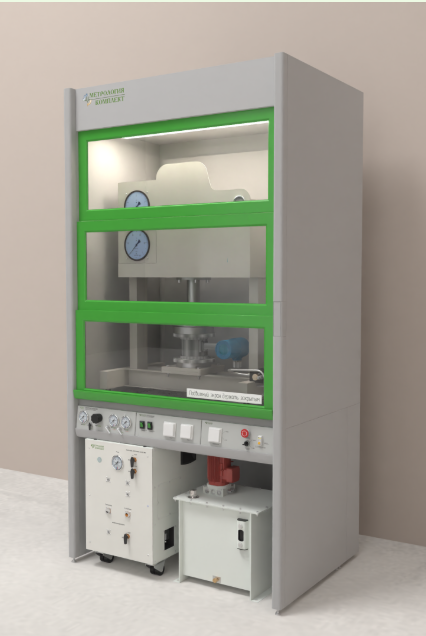

Установка предназначена для проверки герметичности расходомеров с различными типами фланцев. Установка обеспечивает проверку герметичности на давлениях до 2.5 МПа.

Составные части установки:

• испытательная камера для установки расходомеров с системой подготовки давления;

•  источник создания давления (компрессор).

Питание установки воздухом осуществляется через встроенную в установку систему подготовки воздуха от источников питания (СП-28-МК позволяет создать давление в диапазоне от 0 до 2,8 МПа).

Испытательная часть установки включает в себя испытательную камеру, устройство фиксации расходомера, панель управления, панель контроля давления, панель подключения устройства фиксации расходомера.

Испытательная камера предназначена для установки расходомеров различного диаметра при проведении испытаний на герметичность. Она состоит из основания, рабочего стола, а также защитного кожуха со стеклом типа триплекс для защиты персонала от воздействия высоких давлений.

Устройство фиксации расходомера состоит из рамы, пневматического цилиндра, штока и двух столов для фиксации расходомера.

Панель управления предназначена для осуществления подготовительных и проверочных работ при проведении испытаний на герметичность. Она состоит из функциональных элементов для управления рабочими средствами установки.

Панель контроля давления состоит из двух манометров большого диаметра для контроля герметичности проверяемого расходомера.

Панель подключения устройства фиксации расходомера состоит из быстросъемных пневматических разъемов для подключения установки фиксации расходомера, а также защищенного лабораторного разъема для её заземления.
